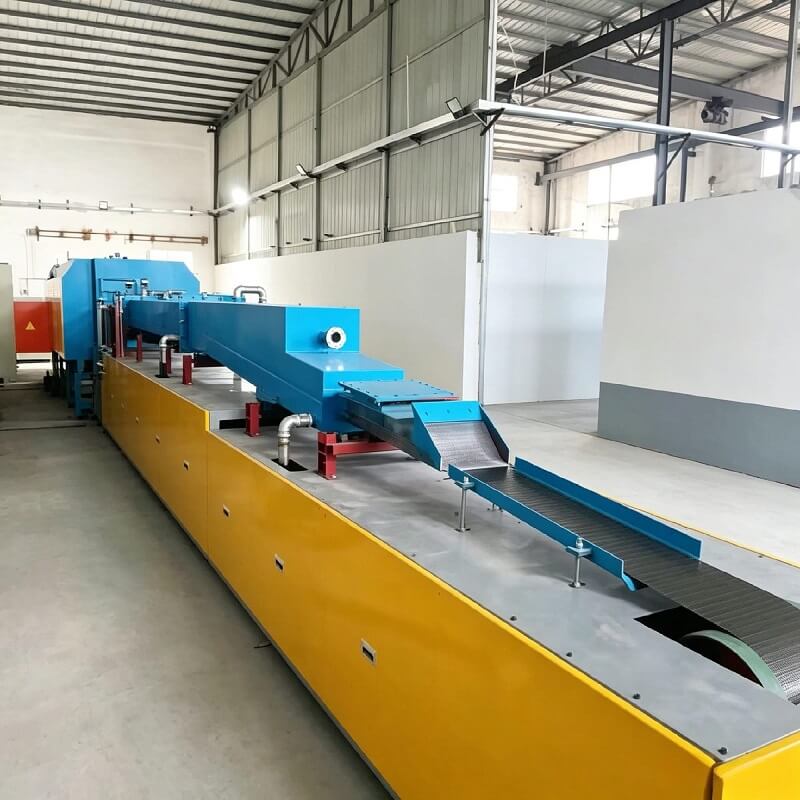

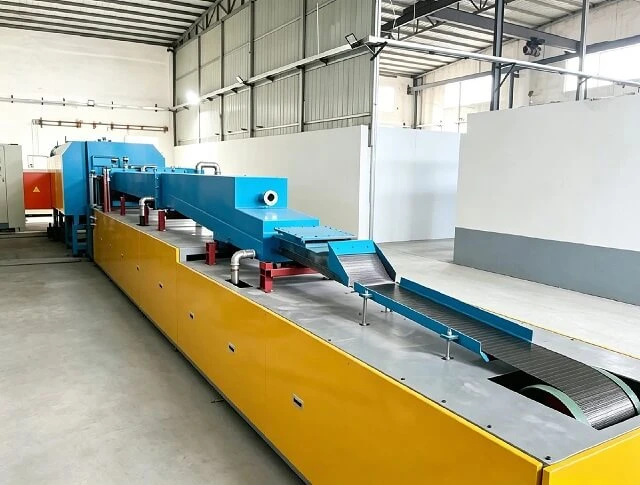

Lò nung luyện thép sáng Múp dây đai tẩy tẩy‑Miễn phí cho phần cứng không gỉ và hàn kim loại

Lò ủ sáng liên tục đai thép này là một hệ thống xử lý nhiệt hoạt động liên tục hoàn toàn tự động. Trong môi trường bảo vệ được kiểm soát, nó thực hiện quá trình ủ sáng, chuẩn hóa, lão hóa, làm nguội và xử lý dung dịch liên tục cho các phôi kim loại trên phạm vi rộng, cũng như sản xuất hàn liên tục cho các thành phần bạc, đồng, nhôm và thép. Các phôi được xử lý bằng lò này có được bề mặt kim loại sáng bóng mà không có khuyết tật về quá trình oxy hóa và khử cacbon.

Nó được áp dụng rộng rãi cho ống thép không gỉ, ống thổi bằng thép không gỉ, ống đồng, ống thép và phụ kiện đường ống. Bên cạnh các bộ phận dạng ống, nó còn xử lý các bộ phận kéo sâu bằng thép không gỉ, bộ đồ ăn, ốc vít, dụng cụ cắt, trục thu nhỏ, ốc vít và đinh tán bằng thép không gỉ. Thiết bị này cũng thích hợp để ủ và xử lý khử các vật liệu bột thép không gỉ.

So với các lò xử lý nhiệt sáng truyền thống, model này đạt được mức tiết kiệm khí bảo vệ khí quyển là 30%, hiệu ứng bề mặt sáng vượt trội và hiệu suất cách nhiệt vượt trội. Nhiệt độ vỏ ngoài của thân lò gần bằng nhiệt độ phòng giúp vận hành an toàn hơn.

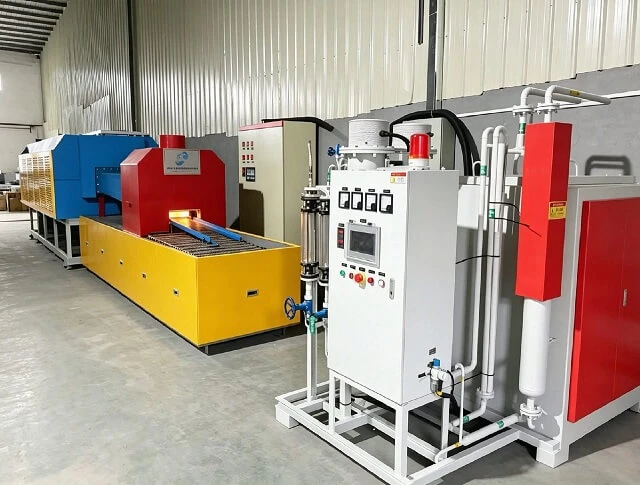

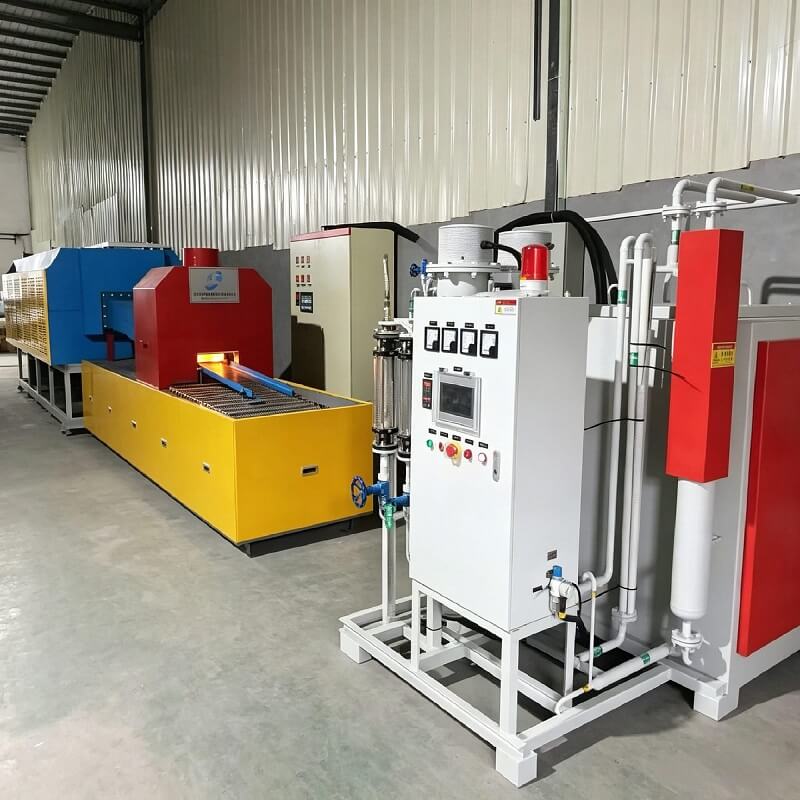

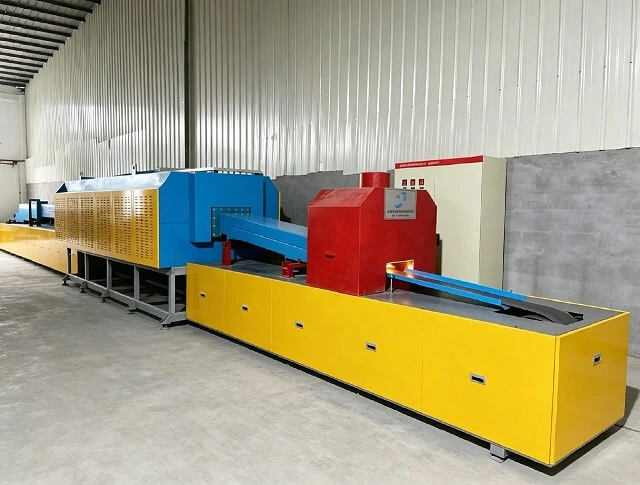

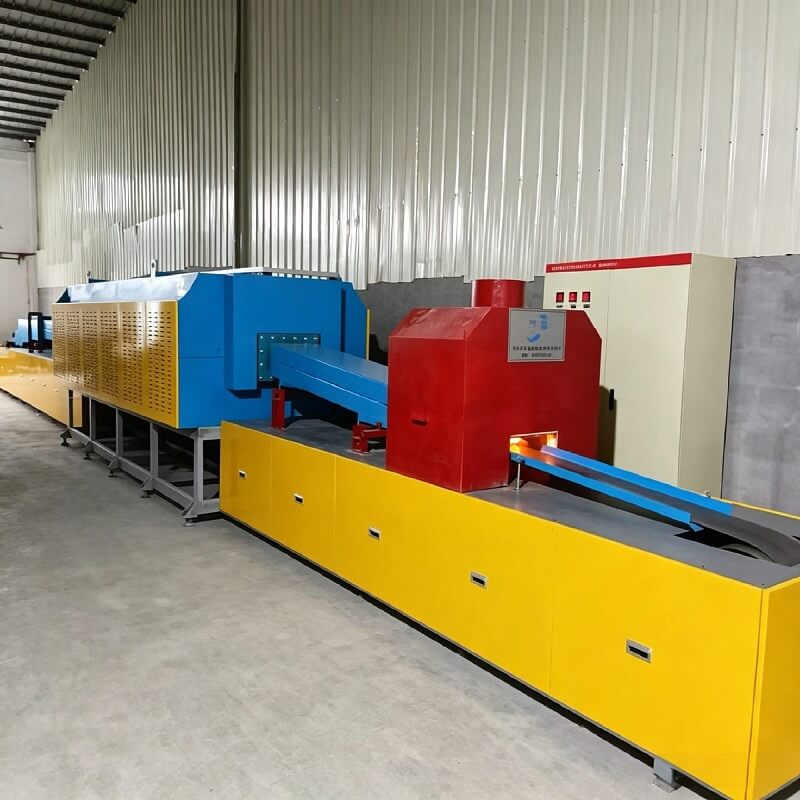

Hệ thống lò hoàn chỉnh bao gồm bệ cấp liệu leo dốc, hệ thống căng đai thép, cụm truyền động đai thép, thân lò chính, hệ thống gia nhiệt kiểm soát nhiệt độ, hệ thống giảm khí quyển bảo vệ, hệ thống làm mát bằng nước và thiết bị bù sức căng múp, cùng với bộ làm mát làm mát bằng nước, thùng múp bằng thép không gỉ, bàn vận chuyển trước & sau, tủ điều khiển điện và bộ phân hủy amoniac.

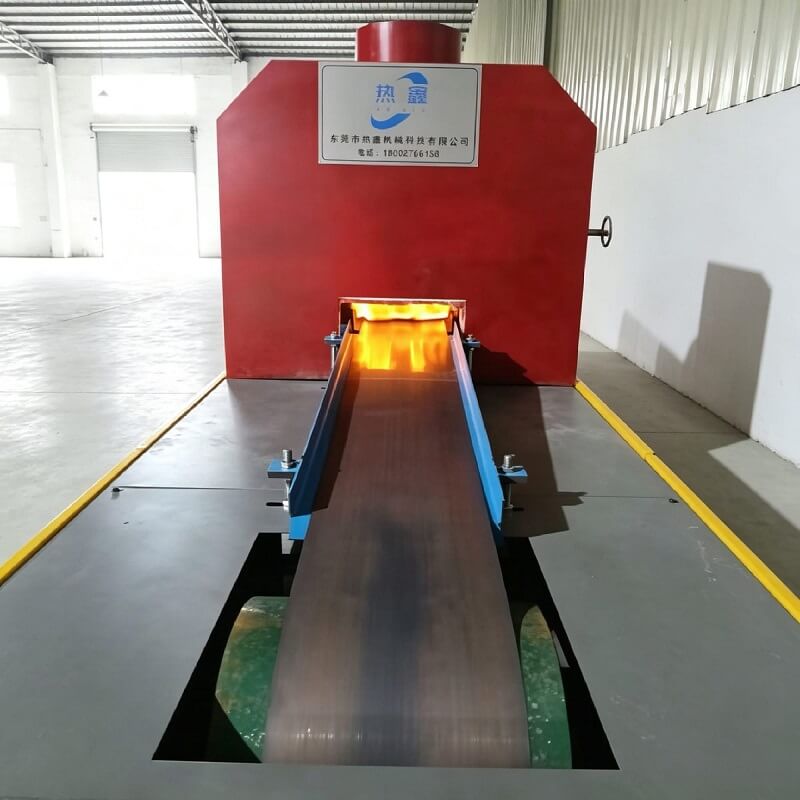

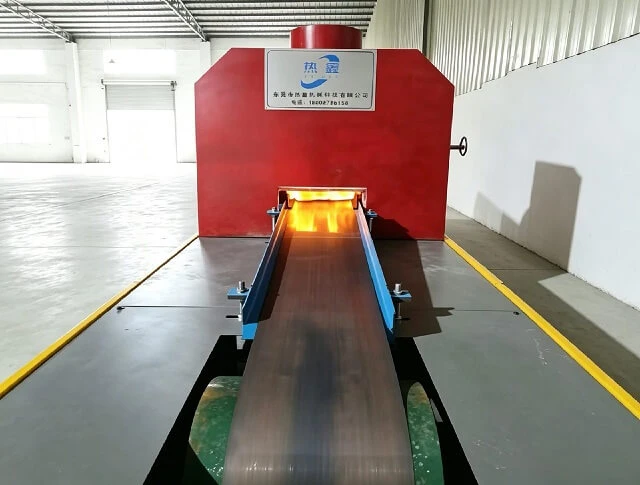

Bể múp bằng thép không gỉ được lắp đặt bên trong cả buồng gia nhiệt và buồng làm mát. Bên trong thùng múp có một đai thép truyền tải bằng thép không gỉ để vận chuyển phôi qua toàn bộ khu xử lý nhiệt. Bàn vận chuyển được bố trí ở đầu vào và đầu ra của lò. Nhóm ròng rọc dẫn động, ròng rọc dẫn động và con lăn hình chữ S được lắp dưới bàn vận chuyển. Bộ giảm tốc truyền động ròng rọc thông qua bộ truyền xích, để đai thép mang các phôi chuyển động ổn định về phía trước.

Các phôi được đặt trên đai thép không gỉ tuần hoàn và được chuyển liên tục vào bể múp kín. Bên trong bể múp, bầu không khí bảo vệ cách ly hoàn toàn không khí bên ngoài. Khi đi qua vùng gia nhiệt trước và vùng gia nhiệt, đạt được sự gia nhiệt liên tục và đồng đều. Sau đó phôi được làm mát bằng nước được kiểm soát nhiều phần bên trong bể múp.

Truyền tải ổn định liên tục mang lại những lợi ích cốt lõi sau:

1. Gia nhiệt đồng đều cho từng lô sản phẩm
2. Bề mặt phôi không bị trầy xước và hư hỏng do va chạm
3. Biến dạng nhiệt tối thiểu
4. Bầu không khí bảo vệ biệt lập ngăn chặn quá trình oxy hóa và khử cacbon
5. Lớp hoàn thiện bằng kim loại sáng cuối cùng mà không cần tẩy rửa sau xử lý

1. Khả năng đa quy trình: Hỗ trợ ủ sáng, xử lý dung dịch, chuẩn hóa, lão hóa, làm nguội và hàn kim loại liên tục trong một thiết bị.

2. Tiết kiệm 30% lượng khí bảo vệ khí quyển: Cấu trúc muffle kín được tối ưu hóa giúp giảm mức tiêu thụ khí quyển.

3. Bề mặt sáng tuyệt vời: Hiệu ứng sáng tốt hơn so với lò sáng thông thường, không bị oxy hóa & không khử cacbon, không bị tẩy gỉ.

4. Cách nhiệt vượt trội: Nhiệt độ vỏ lò gần bằng nhiệt độ môi trường, tổn thất nhiệt bề mặt thấp, môi trường vận hành an toàn.

5. Sản xuất hàng loạt liên tục: Chạy hoàn toàn tự động, thích hợp cho sản xuất hàng loạt khối lượng lớn, hiệu quả sản xuất cao.

6. Vận chuyển ít hư hỏng: Vận chuyển bằng đai thép mềm, không bị trầy xước do va chạm, biến dạng nhỏ đối với các bộ phận chính xác.

7. Khả năng tương thích rộng rãi về vật liệu và bộ phận: Phù hợp với thép không gỉ, đồng, bạc, nhôm và các thành phần hợp kim khác; cũng có sẵn để ủ và khử bột thép không gỉ.

8. Hệ thống hoàn chỉnh tích hợp: Đi kèm với cấp liệu, sưởi ấm, gia nhiệt trước, làm mát nhiều giai đoạn, tạo khí quyển và điều khiển điện, giải pháp trọn bộ sẵn sàng đưa vào vận hành.

9. Thiết kế bộ giảm âm chống biến dạng: Ống giảm âm SUS310S nhập khẩu có gia cố dạng vòm và cấu trúc bù giãn nở nhiệt để tránh bị sập và biến dạng do ứng suất nhiệt.

1. Ống thép không gỉ, ống thổi, phụ kiện ống đồng và thép

2. Các bộ phận kéo sâu bằng thép không gỉ, bộ đồ ăn và dao kéo nhà bếp

3. Chốt: ốc vít không gỉ, đinh tán, bu lông, trục thu nhỏ

4. Hàn liên tục cho phần cứng bằng bạc, đồng, nhôm và thép cacbon

5. Xử lý ủ và khử đối với vật liệu bột thép không gỉ

1. Ống múp

Ống múp được chế tạo từ tấm thép không gỉ chống oxy hóa chịu nhiệt SUS310S nhập khẩu của Thụy Điển, δ8mm. Phần trên có dạng vòm (hình quạt) được ép để gia cố kết cấu nhằm ngăn chặn độ võng của múp. Phần dưới sử dụng phương pháp ép hình máng để chống biến dạng sốc nhiệt. Chiều dài hiệu quả: khoảng. 4700mm. Mặt trước của bộ giảm âm vùng sưởi được cố định; phía sau sử dụng cấu trúc bù cân bằng lực căng hai chiều để giải phóng ứng suất nhiệt và loại bỏ biến dạng do giãn nở nhiệt và co nguội.

2. Phần gia nhiệt sơ bộ

Chiều dài phần gia nhiệt trước: 2000mm; vật liệu buồng bên trong: thép không gỉ SUS304.

3. Hệ thống làm mát bằng nước nhiều tầng

Cấu trúc làm mát áo nước khép kín hoàn toàn 4 đoạn.

1. Đoạn làm mát thứ 1: Lớp lót bên trong SUS310S, chiều dài 1000mm, độ dày tấmδ8mm

2. Đoạn làm mát thứ 2/3/4: mỗi đoạn dài 3000mm, vật liệu lót bên trong SUS304

3. Vỏ ngoài: tấm thép carbon chất lượng cao δ8mm Mỗi bộ phận làm mát sử dụng vòng nước tuần hoàn độc lập: cửa nạp nước ở phía sau bên trái, cửa xả nước ở phía trước bên phải. Tuần hoàn độc lập được phân đoạn giúp làm mát nhanh chóng và đồng đều cho các phôi gia công được đưa ra ngoài.

4. Thân lò sưởi chính

Chiều dài thân lò hiệu quả 5000mm với 5 vùng gia nhiệt độc lập. Vỏ lò và khung đỡ được lắp ráp bằng thép tấm và thép tiết diện. Gạch chịu lửa hỗ trợ ống múp và các bộ phận làm nóng; cách nhiệt sử dụng bông sợi gốm nhiệt độ cao; Lớp cách nhiệt bịt kín phía trên sử dụng khối sợi gốm nhiệt độ cao. Cấu trúc nhỏ gọn, dễ dàng kiểm tra và bảo trì, hiệu suất cách nhiệt tuyệt vời.

5. Tủ điều khiển điện

Tủ điều khiển điện dọc độc lập. Được trang bị 5 bộ điều khiển nhiệt độ thông minh kỹ thuật số Yudian cùng với cặp nhiệt điện Feiyang. Hiển thị thời gian thực cho dòng điện và điện áp làm việc ba pha. Các chức năng tích hợp bao gồm bảo vệ chống rò rỉ đất, cảnh báo quá nhiệt và bảo vệ khóa liên động khi tắt nguồn. Công suất sưởi được điều chỉnh tự động bởi 5 bộ bộ điều chỉnh công suất, cho phép điều chỉnh công suất sưởi và kiểm soát nhiệt độ với độ chính xác cao.

1. Nền tảng cho ăn leo núi

2. Cụm truyền động và căng đai thép (puly dẫn động/ dẫn động, nhóm con lăn chữ S, hộp giảm tốc & truyền động xích)

3. Thân lò sưởi chính

4. Buồng gia nhiệt trước

5. Bộ làm mát áo nước khép kín bốn đoạn

6. Ống múp chính SUS310S nhập khẩu + phần múp làm nóng và làm mát trước SUS304

7. Thiết bị bù căng thẳng

8. Hệ thống giảm thiểu khí quyển bảo vệ (Máy phân hủy amoniac)

9. Tủ điều khiển điện dọc độc lập

10. Bàn vận chuyển trước và sau

Chúng tôi cung cấp giải pháp năng lượng và kích thước tùy chỉnh theo kích thước phôi, năng lực sản xuất và yêu cầu xử lý nhiệt của bạn. Hỗ trợ kỹ thuật của nhà máy bao gồm hướng dẫn lắp đặt, vận hành, đào tạo vận hành và bảo trì sau bán hàng. Liên hệ với chúng tôi để vẽ đề xuất và báo giá.
