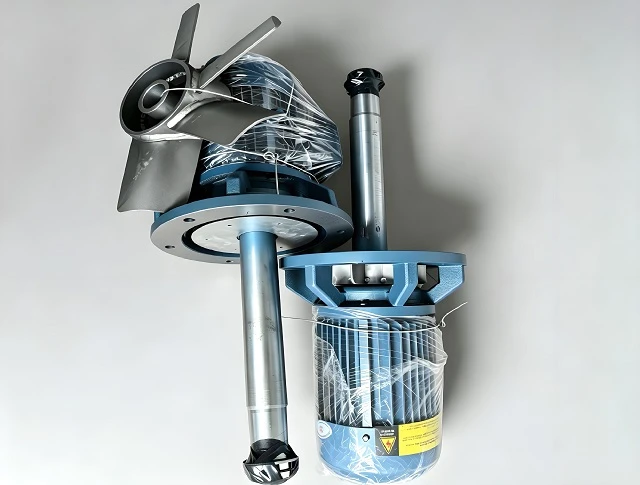

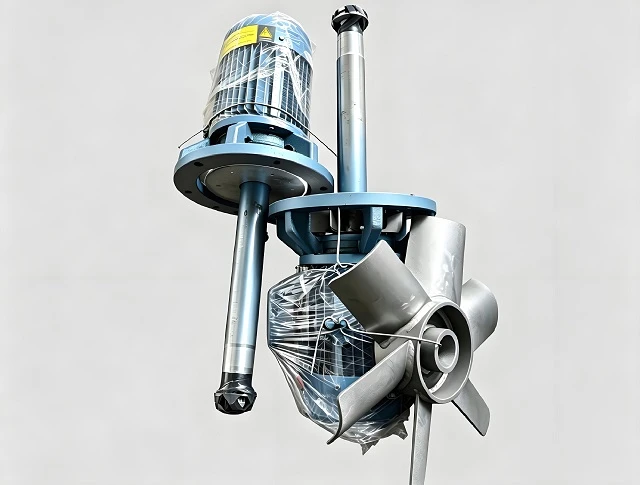

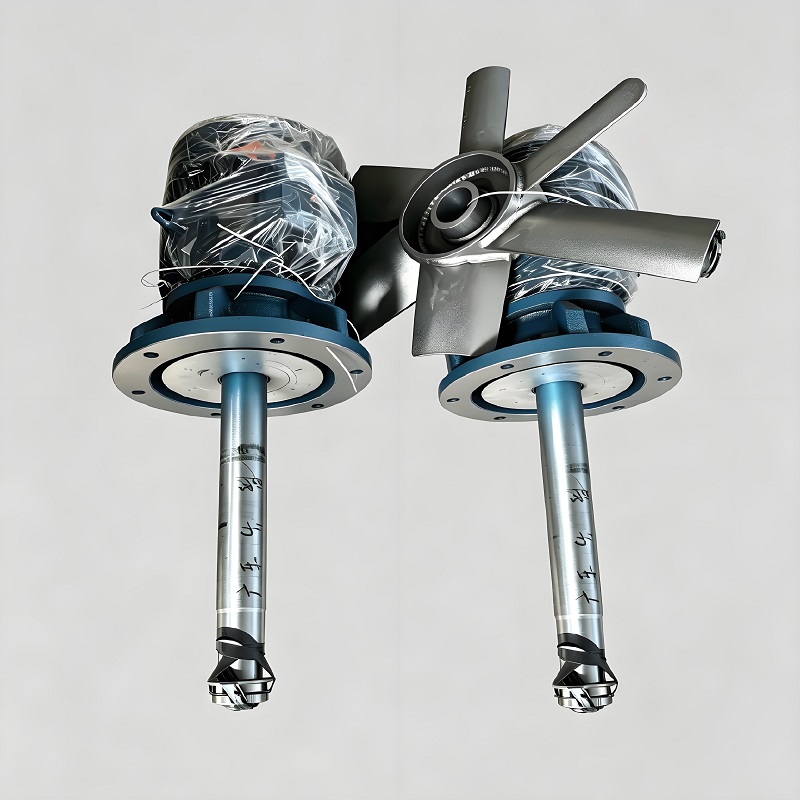

Quạt tuần hoàn khuấy công nghiệp với đế quạt gang cho lò ủ

Quạt tuần hoàn lò nung đế gang này được thiết kế đặc biệt cho các lò xử lý nhiệt gián đoạn theo mẻ, bao gồm lò ủ hộp, lò ủ bogie và lò lão hóa kiểu buồng. Khác với quạt lò đai lưới liên tục, nó sử dụng đế gang tích hợp dày để giảm đáng kể độ rung trong quá trình khuấy mô-men xoắn lớn tốc độ thấp. Trong chế độ làm việc của lò mẻ, phôi được giữ tĩnh bên trong buồng, điều này đặt ra yêu cầu cao hơn về độ đồng đều của trộn không khí. Quạt này tạo ra luồng không khí nóng hỗn loạn để loại bỏ các vùng nóng và lạnh, đảm bảo hiệu quả làm nóng giống hệt nhau cho từng lô bộ phận kim loại trong quá trình ủ, giảm ứng suất và ủ sáng.

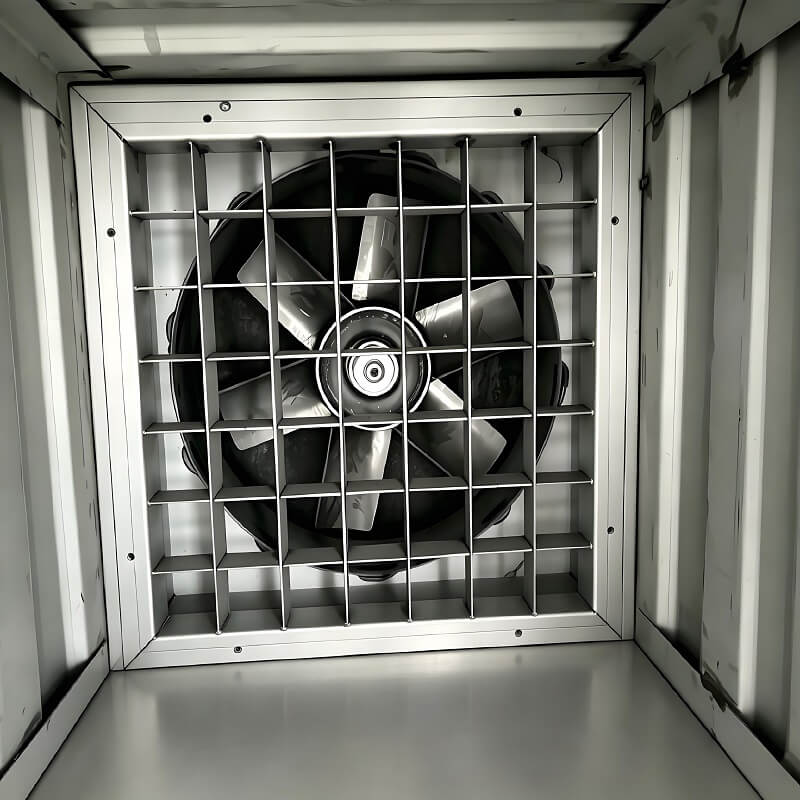

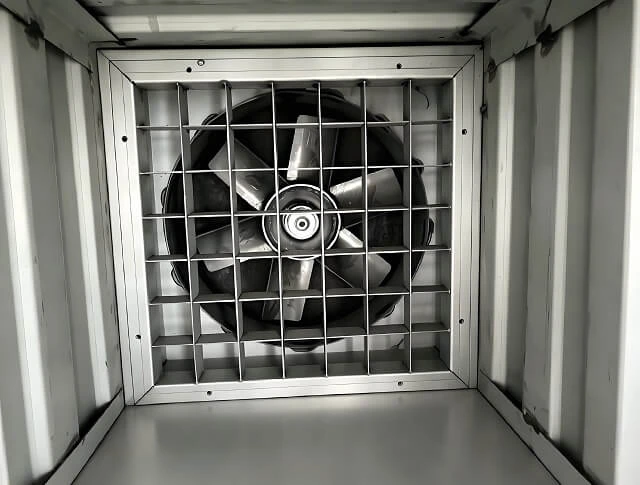

Khi lò đạt đến nhiệt độ mong muốn, quạt khuấy đế gang sẽ chạy ở tốc độ thấp không đổi. Cánh quạt rộng đẩy không khí nóng tạo thành hỗn loạn tuần hoàn ba chiều bên trong khoang lò kín, phá vỡ sự phân tầng nhiệt độ. Đế gang hấp thụ rung động do đối lưu không khí tạo ra, giúp toàn bộ hệ thống khuấy ổn định mà không bị rung lắc. Tất cả các phôi đều có nhiệt độ gia nhiệt phù hợp để tránh độ cứng không đồng đều hoặc chênh lệch màu oxy hóa.

1. Động cơ chịu nhiệt độ cao: Động cơ đứng đặc biệt có lớp phủ cách nhiệt, chịu được nhiệt độ môi trường lâu dài dưới 120oC bên ngoài lò.

2. Đế quạt bằng gang: Gang xám / gang dẻo / thép không gỉ composite tùy chọn, thiết kế lớp cách nhiệt để cách ly nhiệt độ cao của lò.

3. Trục truyền động bằng thép không gỉ: Trục kéo dài bằng thép không gỉ 304/316, chiều dài tùy chỉnh theo độ dày thành lò, chống mài mòn & chống oxy hóa.

4. Cánh khuấy bằng thép không gỉ: Bánh quạt nhiều cánh có thể tích không khí lớn, đúc liền hoặc đúc hàn, chịu được nhiệt độ cao mà không bị biến dạng.

5. Cụm làm kín nhiệt độ cao: Lớp đệm than chì và lớp đệm dầu chịu nhiệt ngăn ngừa rò rỉ khí nóng từ lò.

1. Lò ủ hộp cho ốc vít phần cứng

2. Lò ủ Bogie cho thép khuôn

3. Lò lão hóa buồng hàng loạt để đúc nhôm

4. Lò thấm nitơ gián đoạn, lò hàn hộp mẻ nhỏ

5. Lò xử lý nhiệt phòng thí nghiệm một buồng

1. Đế gang tích hợp dày Đúc một mảnh bằng gang mật độ cao, hấp thụ sốc mạnh. Ngăn chặn hiệu quả sự cộng hưởng trong quá trình khuấy tốc độ thấp trong thời gian dài, không cần lắp đặt lỏng lẻo ngay cả sau hàng nghìn chu kỳ sản xuất hàng loạt.

2. Thiết kế khuấy tốc độ thấp mô-men xoắn lớn Cánh quạt cánh rộng được tối ưu hóa, tập trung vào việc trộn không khí thay vì đầu ra không khí tốc độ cao. Hoàn hảo cho việc khuấy phôi tĩnh trong lò nung kín.

3. Cấu trúc trục dài chống nhiệt độ cao Khối trục cách ly cách nhiệt mở rộng dẫn nhiệt ở nhiệt độ cao đến động cơ, động cơ giữ nhiệt độ bình thường mà không bị tắt quá nóng trong thời gian dài giữ.

4. Hoạt động ổn định cho chu trình làm việc không liên tục Thích ứng với việc mở cửa lò thường xuyên và biến động nhiệt độ của lò trộn, không có sự mất ổn định luồng khí do sốc nhiệt độ.

1. Chất liệu đế: Gang dày HT200, chống rung & chống biến dạng

2. Nhiệt độ làm việc: Giữ liên tục lâu dài tối đa 350oC

3. Chế độ truyền động: Động cơ đồng chịu nhiệt độ cao kết hợp trực tiếp

4. Vật liệu lưỡi: Thép carbon nhiệt độ cao, hiệu chỉnh cân bằng động

5. Lắp đặt: Lắp đặt theo chiều dọc phù hợp với mặt bích lò hộp tiêu chuẩn

6. Tiếng ồn: 62dB khi khuấy đầy tải

Câu 1: Tại sao chọn đế gang thay vì đế thép cho lò nung mẻ?

Trả lời: Lò nung hàng loạt mở cửa thường xuyên và hoạt động không liên tục. Gang có khả năng hấp thụ chấn động tốt hơn gấp 3 lần so với thép thông thường, tránh hiện tượng lỏng bu lông, lệch quạt sau thời gian rung lâu dài.

Câu hỏi 2: Quạt khuấy này có thể hoạt động trong chu kỳ tăng nhiệt độ và làm mát thường xuyên không?

Đ: Vâng. Trục của chúng tôi sử dụng ống cách nhiệt nhiều lớp để cách ly tác động thay đổi nhiệt độ nhanh chóng, thích hợp cho sản xuất hàng loạt lặp đi lặp lại hàng ngày.
