Lò thiêu kết làm lạnh nhanh RBO so với lò đai lưới tiêu chuẩn | So sánh sản xuất PM & MIM

Sự khác biệt giữa lò thiêu kết luyện kim bột đai lưới tiêu chuẩn và lò thiêu kết tích hợp đốt cháy nhanh và làm lạnh nhanh RBO

1. Tổng quan về thiêu kết

Quá trình thiêu kết là quá trình quan trọng nhất trong luyện kim bột (PM) và sản xuất MIM, trực tiếp xác định độ ổn định kích thước phôi, chất lượng bề mặt, tính chất cơ học và năng suất sản xuất hàng loạt. Trong nhiều thập kỷ, lò thiêu kết đai lưới tiêu chuẩn đã phục vụ sản xuất linh kiện sắt cơ bản, trong khi lò thiêu kết tích hợp làm nguội nhanh và khử sáp nhanh RBO (Rapid Burn-Off) nâng cấp đã trở thành thiết bị chủ đạo cho các bộ phận PM ô tô và thép không gỉ tiêu chuẩn cao, có độ chính xác cao.

Nhiều nhà sản xuất gặp khó khăn trong việc lựa chọn thiết bị, bối rối trước sự khác biệt về hiệu suất tẩy sáp, hiệu suất làm mát, công suất sản xuất, chi phí vận hành và các tình huống áp dụng. Bài viết này cung cấp sự so sánh đầy đủ, chuyên nghiệp về thiết kế kết cấu, công nghệ xử lý, mức tiêu thụ năng lượng, chi phí bảo trì, thông số kỹ thuật và các trường hợp dự án thực tế ở nước ngoài để giúp bạn lựa chọn lò thiêu kết phù hợp nhất để sản xuất ổn định lâu dài.

2. Định nghĩa kỹ thuật cốt lõi

2.1 RBO (Đốt cháy nhanh) Tẩy sáp nhanh Bộ phận tẩy sáp đốt cháy ở nhiệt độ cao chuyên dụng được thiết kế độc lập cho máy compact PM xanh. Nó nhanh chóng phân hủy và đốt cháy chất bôi trơn bên trong bao gồm parafin và kẽm stearat thông qua quá trình tuần hoàn cưỡng bức ở nhiệt độ cao. Cơ chế này cải thiện đáng kể tốc độ tẩy sáp và loại bỏ sáp triệt để mà không tích tụ cacbon dư.

2.2 Công nghệ làm mát nhanh cưỡng bức Được trang bị cấu trúc làm mát áo nước và hệ thống làm mát không khí bảo vệ tuần hoàn. Tốc độ làm mát đạt ≥2oC/s, nhanh chóng vượt qua phạm vi nhiệt độ nguy hiểm 850oC ~ 500oC. Nó có hiệu quả tránh được hiện tượng giòn vật liệu, kết tủa carbon và ăn mòn giữa các hạt, ổn định hiệu suất cơ học và độ sáng bề mặt của các bộ phận thiêu kết.

3. Sự khác biệt về cấu trúc cốt lõi

3.1 Sự khác biệt của hệ thống Dewaxing

Lò nung vành đai lưới tiêu chuẩn: Áp dụng vùng tẩy sáp làm nóng sơ bộ ở nhiệt độ thấp đơn giản dựa vào quá trình gia nhiệt tự nhiên chậm và sự bay hơi dần dần của chất bôi trơn. Tốc độ tẩy sáp chậm khiến hơi sáp tích tụ bên trong lò, dễ dẫn đến cặn cacbon, phôi bị sủi bọt, phồng rộp, nứt nẻ trong quá trình sản xuất hàng loạt.

Lò thiêu kết tích hợp RBO: Được cấu hình với hệ thống tẩy sáp RBO đốt trực tiếp đốt khí đốt hai vùng độc lập. Được trang bị các ống bức xạ nhiệt độ cao và luồng không khí định hướng, nó ngay lập tức xả hơi sáp thông qua hệ thống thoát áp suất âm. Quá trình tẩy sáp kỹ lưỡng một lần sẽ loại bỏ hoàn toàn lượng carbon dư và giải quyết các khuyết tật về tẩy sáp truyền thống từ nguồn.

3.2 Sự khác biệt của hệ thống làm mát

Lò nung đai lưới tiêu chuẩn: Sử dụng phương pháp làm mát chậm tự nhiên và làm mát không khí mở đơn giản với tốc độ làm mát thấp chỉ 0,3 ~ 0,8oC/s. Phôi ở trong vùng oxy hóa nhiệt độ cao trong một thời gian dài. Việc duy trì nhiệt độ cao trong thời gian dài dễ gây ra hiện tượng rỉ sét bề mặt trên các chi tiết inox và độ cứng không đồng đều, không ổn định trên các chi tiết bằng sắt.

Lò làm lạnh nhanh RBO: Có buồng làm mát áo nước kín hoàn toàn độc lập với bộ trao đổi nhiệt cưỡng bức tuần hoàn nitơ. Tốc độ làm mát cực nhanh nhanh chóng vượt qua vùng nhiệt độ giòn tới hạn, hạn chế sự kết tủa và oxy hóa giữa các hạt, cải thiện hiệu suất chống gỉ bề mặt và tăng cường đáng kể tính nhất quán của các tính chất cơ học.

3.3 Sự khác biệt về kết cấu buồng lò

Lò nung vành đai lưới tiêu chuẩn: Cấu trúc ống múp truyền thống được áp dụng. Cặn sáp bám chặt vào thành trong của ống múp, dẫn đến khó làm sạch hàng ngày, nhiễm bẩn thường xuyên và áp suất bảo trì lâu dài cao.

Lò làm lạnh nhanh RBO: Thiết kế lò sưởi tích hợp không có lớp đệm tiên tiến. Trầm tích Dewax tự động lắng xuống đáy lò để dễ dàng vệ sinh và bảo trì hàng ngày. Cấu trúc được tối ưu hóa hỗ trợ sản xuất liên tục quy mô lớn liên tục 24 giờ và kéo dài tuổi thọ của lò.

4. So sánh hiệu suất quy trình, năng lực và chất lượng

4.1 Chu kỳ & Năng lực Sản xuất

Lò thiêu kết tích hợp RBO tối ưu hóa quy trình sản xuất tổng thể, rút ngắn chu kỳ sản xuất toàn dây chuyền từ 20%–35% và tăng công suất sản xuất máy đơn lên hơn 30%. Ngược lại, lò đai lưới tiêu chuẩn bị hạn chế bởi tốc độ băng tải chậm và quá trình tẩy sáp & làm mát không hiệu quả, dẫn đến sản lượng một ca thấp và không thể hỗ trợ giao đơn hàng số lượng lớn.

4.2 Chất lượng thành phẩm

Đầu ra lò RBO: Không có cặn cacbon, độ ổn định kích thước tuyệt vời và phân bố độ cứng đồng đều. Các bộ phận bằng thép không gỉ tránh ăn mòn giữa các hạt và oxy hóa bề mặt. Đối với hầu hết các bộ phận chính xác tiêu chuẩn, có thể bỏ qua quá trình xử lý tôi thứ cấp, đơn giản hóa quy trình sản xuất và giảm chi phí sản xuất.

Đầu ra lò tiêu chuẩn: Việc tẩy sáp không hoàn toàn dễ gây ra hiện tượng sủi bọt, phồng rộp, cacbon hóa và khử cacbon. Phôi thép không gỉ dễ bị rỉ sét và đổi màu sau khi thiêu kết. Xử lý nhiệt thứ cấp là bắt buộc để sửa chữa các đặc tính bị lỗi, tăng tỷ lệ làm lại và chi phí lao động.

4.3 Phạm vi sản xuất áp dụng

Lò nung đai lưới tiêu chuẩn: Thích hợp cho các bộ phận kết cấu kim loại có độ chính xác thấp, ống lót tẩm dầu mật độ thấp và sản xuất luyện kim bột thông thường hàng loạt nhỏ với yêu cầu chất lượng lỏng lẻo.

Lò khử sáp nhanh và làm lạnh nhanh RBO: Được thiết kế đặc biệt để sản xuất có độ chính xác cao cấp, bao gồm các bộ phận PM bằng thép không gỉ, bánh răng truyền động có độ chính xác cao, bộ phận ép phun MIM, bộ phận kim loại màu mật độ cao, phụ kiện máy nén và bộ phận cơ khí chính xác của ô tô.

4.4 Tiêu thụ năng lượng & Chi phí vận hành & bảo trì

Lò RBO: Áp dụng hệ thống kiểm soát nhiệt độ phân vùng thông minh, với mức tiêu thụ năng lượng thấp hơn trên mỗi đơn vị sản phẩm. Mặc dù chi phí mua sắm ban đầu và diện tích sàn lớn hơn nhưng nó có tính năng tự động hóa cao, vận hành ổn định và ít vật tư tiêu hao thay thế hơn, giúp giảm chi phí sản xuất toàn diện lâu dài một cách hiệu quả.

Lò tiêu chuẩn: Chi phí thiết bị ban đầu thấp và vận hành hàng ngày đơn giản. Tuy nhiên, quy trình lỗi thời dẫn đến tỷ lệ lỗi cao, phải làm lại thường xuyên và hao hụt vật tư tiêu hao liên tục, dẫn đến chi phí vận hành tiềm ẩn cao hơn khi sản xuất hàng loạt trong thời gian dài.

5. Tổng quan về thiết bị & Thông số kỹ thuật đầy đủ

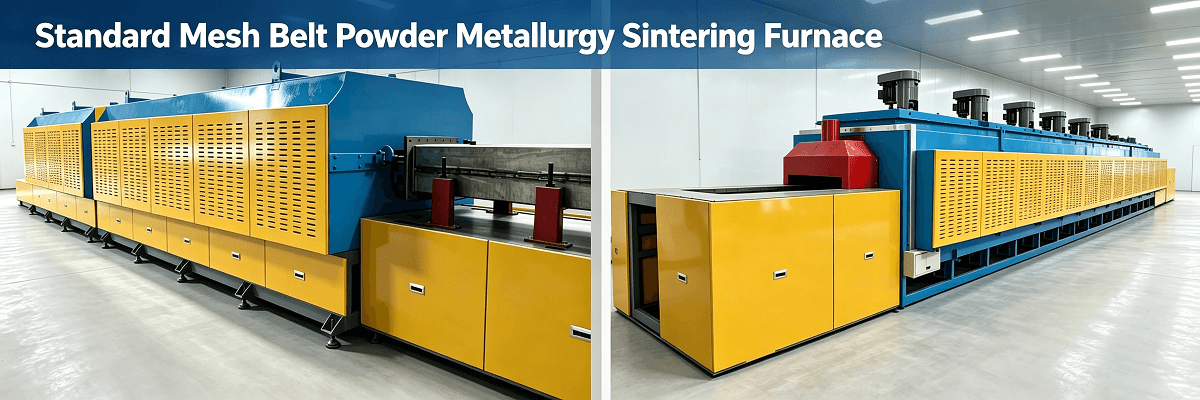

5.1 Lò thiêu kết đai lưới liên tục tiêu chuẩn

Giới thiệu thiết bị

Lò thiêu kết đai lưới liên tục tiêu chuẩn áp dụng bố trí sản xuất tuyến tính liên tục: vùng gia nhiệt sơ bộ cấp liệu → vùng tẩy sáp đơn giản → vùng thiêu kết nhiệt độ cao → vùng làm mát tự nhiên. Nó vận chuyển phôi liên tục thông qua đai lưới thép không gỉ và sử dụng khí phân hủy nitơ + amoniac làm môi trường bảo vệ. Nó chỉ hoàn thành các quy trình tẩy sáp cơ bản và làm mát không khí chậm, nhắm mục tiêu sản xuất hàng loạt các bộ phận luyện kim bột màu cấp thấp. Nó được công nhận rộng rãi vì chi phí sản xuất thấp và hoạt động đơn giản.

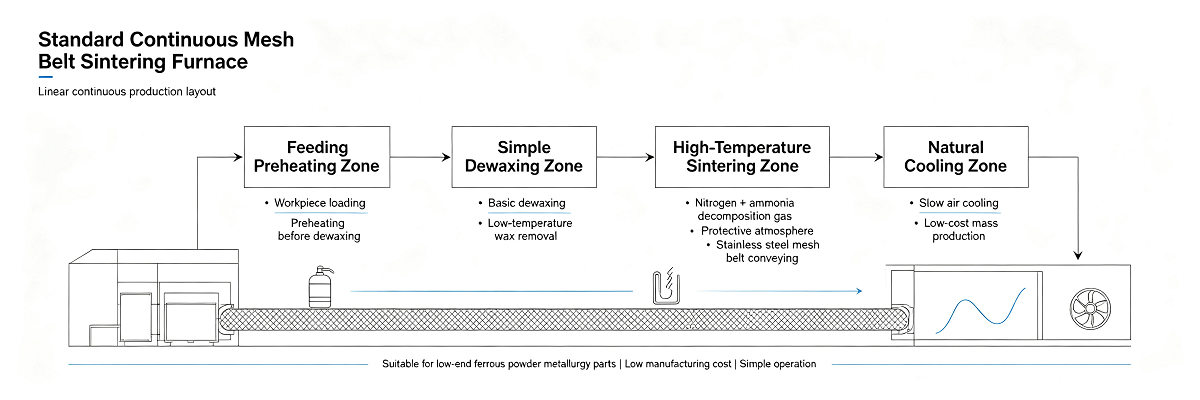

Sơ đồ quy trình lò thiêu kết vành đai lưới

Ưu điểm và nhược điểm

Ưu điểm: Đầu tư thiết bị thấp, vận hành và bảo trì đơn giản, diện tích sàn nhỏ gọn, ổn định cho sản xuất thông thường tiêu chuẩn thấp.

Nhược điểm: Tẩy sáp không hoàn toàn, tốc độ làm nguội chậm, dễ tạo cặn cacbon và rỉ sét, năng suất sản xuất thấp, không đáp ứng được yêu cầu về độ chính xác và chống oxy hóa cho thép không gỉ và các linh kiện có độ chính xác cao.

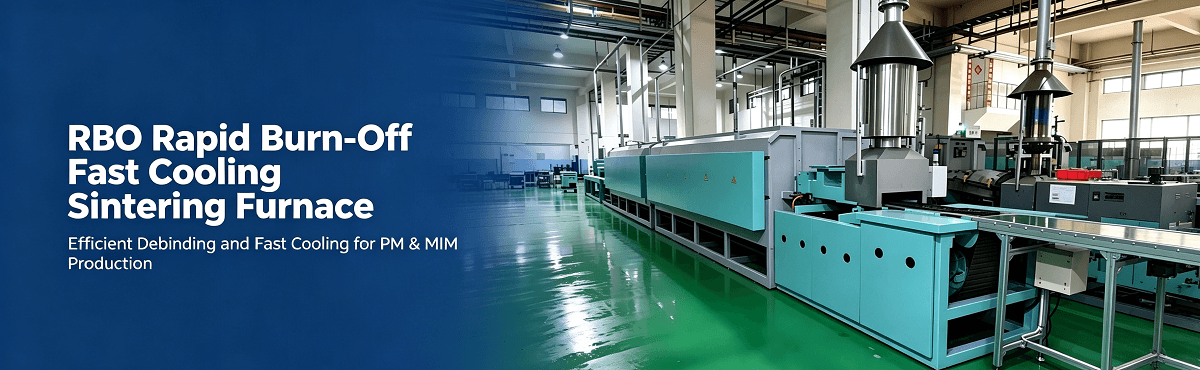

5.2 Lò thiêu kết tích hợp khử sáp nhanh và làm lạnh nhanh RBO

Giới thiệu thiết bị

Lò thiêu kết tích hợp làm mát bằng nước khép kín và khử sáp đốt cháy nhanh RBO là thiết bị thiêu kết liên tục cao cấp được nâng cấp dành cho các ngành công nghiệp PM và MIM chính xác. Dây chuyền sản xuất đầy đủ được chia thành vùng cấp liệu → vùng tẩy sáp RBO kép độc lập → vùng gia nhiệt trước → bốn vùng thiêu kết nhiệt độ cao → vùng làm mát nhanh bằng nước khép kín.

Với cấu trúc lò sưởi không có múp và công nghệ tẩy sáp đốt trực tiếp xung khí, hơi sáp sẽ cạn kiệt ngay lập tức thông qua lực hút áp suất âm. Hệ thống làm mát nhanh bằng khí quyển dạng áo nước khép kín phù hợp giúp thực hiện làm mát cực nhanh ở các vùng nhiệt độ nguy hiểm. Đây là thiết bị chuyên dụng chuyên dụng dành cho các bộ phận bằng thép không gỉ có độ chính xác cao, bánh răng ô tô, linh kiện MIM và các sản phẩm luyện kim bột có độ chính xác mật độ cao.

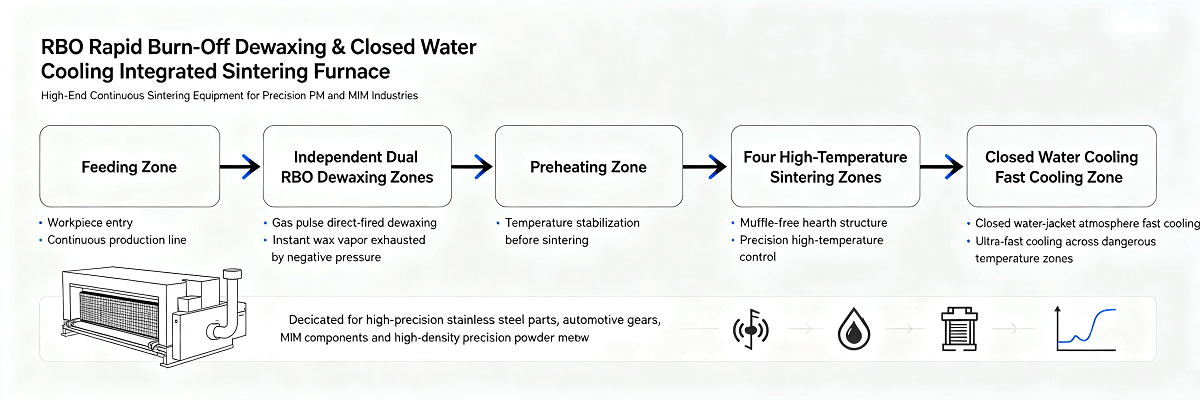

Sơ đồ quy trình lò thiêu kết tích hợp RBO

Ưu điểm cốt lõi

• Tẩy sáp nhanh RBO triệt để: Loại bỏ các khuyết tật về sủi bọt và cặn cacbon, ổn định độ chính xác về kích thước và giảm đáng kể tỷ lệ loại bỏ sản phẩm.

• Làm mát nhanh cưỡng bức chuyên nghiệp: Bỏ qua phạm vi nhiệt độ ăn mòn giữa các hạt 850oC ~ 500oC, đảm bảo các bộ phận bằng thép không gỉ không bị rỉ sét và các bộ phận bằng kim loại có độ cứng đồng đều và ổn định.

• Thiết kế lò sưởi không có muffle: Tự động lắng đọng cặn sương, vệ sinh và bảo trì thuận tiện, tuổi thọ lò dài hơn.

• Tự động hóa cao và năng suất cao: Hỗ trợ sản xuất hàng loạt liên tục 24 giờ trong thời gian dài các thành phần luyện kim bột có độ chính xác cao.

6. Bảng so sánh thông số kỹ thuật đầy đủ

7. Nghiên cứu điển hình về dự án thực tế ở nước ngoài

Trường hợp 1: Dự án nâng cấp nhà máy MIM thép không gỉ Thái Lan

Một nhà máy phần cứng chính xác MIM của Thái Lan định hướng xuất khẩu, tập trung vào các linh kiện y tế và điện tử bằng thép không gỉ. Nhà máy ban đầu áp dụng lò thiêu kết đai lưới tiêu chuẩn nhưng liên tục phải đối mặt với những hạn chế về năng suất và chất lượng. Quá trình tẩy sáp tự nhiên không hoàn toàn gây ra các vết carbon và khuyết tật sủi bọt, trong khi quá trình làm mát tự nhiên chậm dẫn đến quá trình oxy hóa và đổi màu thép không gỉ. Tỷ lệ lỗi 7%–9% và quá trình đánh bóng thủ công bổ sung đã hạn chế nghiêm trọng khả năng giao hàng.

Cải tiến sản xuất sau khi nâng cấp lò RBO

Sau khi thay thế bằng lò thiêu kết tích hợp làm lạnh nhanh và khử sáp nhanh ReXin RBO, hệ thống tẩy sáp RBO đốt khí độc lập đã giải quyết được hoàn toàn các khuyết tật cacbon dư. Hệ thống làm mát nhanh cưỡng bức kín đã loại bỏ hoàn toàn quá trình oxy hóa thép không gỉ. Tỷ lệ loại bỏ sản phẩm cuối cùng giảm xuống dưới 1,8%, quy trình đánh bóng thứ cấp được loại bỏ hoàn toàn và năng lực sản xuất một ca tăng 36%, đáp ứng đầy đủ yêu cầu đơn hàng xuất khẩu tiêu chuẩn cao.

Trường hợp 2: Dự án Sản xuất bánh răng chính xác ô tô Việt Nam

Một nhà sản xuất linh kiện ô tô Việt Nam chuyên về hộp số truyền động bằng kim loại màu mật độ cao để lắp ráp xe. Sử dụng lò thiêu kết tiêu chuẩn truyền thống, tốc độ làm nguội thấp gây ra các giá trị độ cứng phân tán và dung sai kích thước không ổn định. Tính nhất quán không đủ tiêu chuẩn dẫn đến lỗi lắp ráp thường xuyên và tỷ lệ làm lại cao, không đạt tiêu chuẩn chất lượng OEM ô tô.

Hiệu quả hoạt động thực tế

Quá trình tẩy sáp được phân đoạn kỹ lưỡng của lò RBO đảm bảo độ tinh khiết bên trong của phôi bánh răng mật độ cao mà không có khuyết tật về tạp chất. Công nghệ làm mát cực nhanh giúp ổn định cấu trúc vi mô và tính chất cơ học của vật liệu. Tất cả các bánh răng thành phẩm đều đạt được độ cứng đồng đều và dung sai kích thước chính xác, tuân thủ đầy đủ các tiêu chuẩn lắp ráp lô ô tô và hỗ trợ sản xuất hàng loạt liên tục 24 giờ ổn định.

Trường hợp 3: Sản xuất hàng loạt ống lót sắt thông thường (Ứng dụng lò tiêu chuẩn)

Đối với các nhà sản xuất tập trung vào ống lót tẩm dầu gốc sắt mật độ thấp và các bộ phận kết cấu thông thường có yêu cầu về bề mặt và độ chính xác thấp, lò thiêu kết đai lưới tiêu chuẩn vẫn là lựa chọn hiệu quả nhất về mặt chi phí. Với mức đầu tư ban đầu thấp, vận hành đơn giản và đầu ra cơ bản ổn định, nó đáp ứng hoàn hảo nhu cầu sản xuất các bộ phận luyện kim bột thông thường cấp thấp mà không lãng phí chi phí không cần thiết.

>>>Nhà máy cơ khí Xin Thêm dự án

8. Hướng dẫn lựa chọn thiết bị chuyên nghiệp

8.1 Chọn lò thiêu kết đai lưới tiêu chuẩn nếu:

Bạn chủ yếu sản xuất các bộ phận kết cấu kim loại màu mật độ thấp thông thường và ống lót tẩm dầu, với ngân sách thiết bị hạn chế, khối lượng sản xuất hàng loạt từ nhỏ đến trung bình và yêu cầu thấp về độ chính xác của phôi, độ hoàn thiện bề mặt và hiệu suất chống oxy hóa.

8.2 Chọn Lò thiêu kết khử sáp nhanh và làm lạnh nhanh RBO nếu:

Dòng sản phẩm của bạn bao gồm các bộ phận luyện kim bột bằng thép không gỉ, bộ phận phun MIM, bánh răng có độ chính xác cao, bộ phận chính xác của ô tô và máy nén. Nếu bạn theo đuổi tỷ lệ lỗi cực thấp, chất lượng sản phẩm ổn định, sản xuất liên tục với số lượng lớn và khả năng cạnh tranh về chất lượng thương hiệu ổn định lâu dài thì lò tích hợp RBO là giải pháp tối ưu bắt buộc.

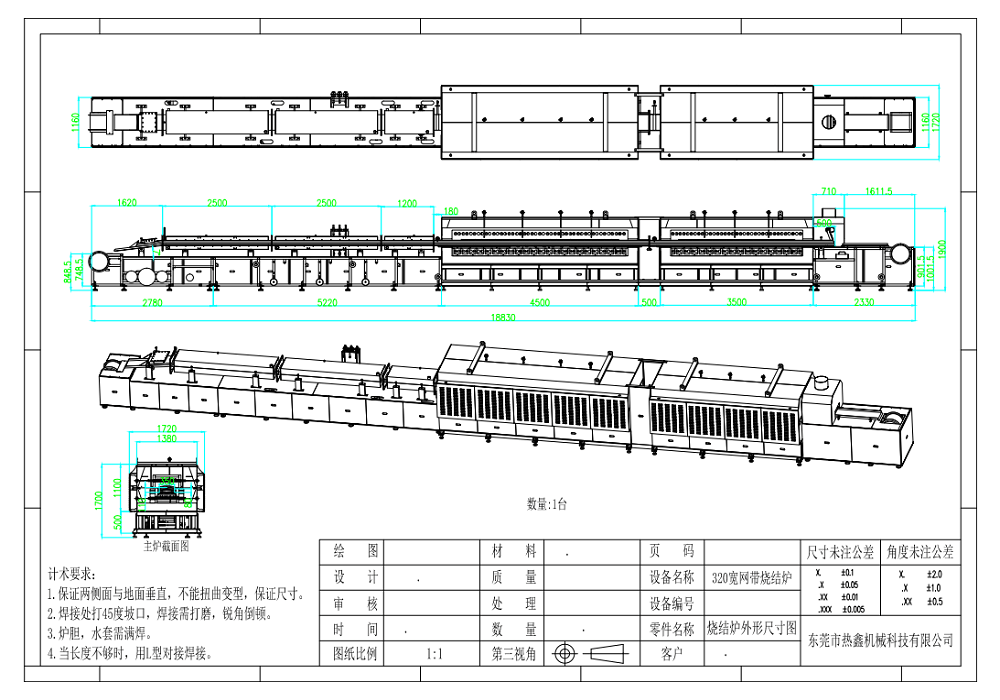

Thiết kế bản vẽ lò thiêu kết luyện kim bột

9. Kết luận

Sự khác biệt giữa lò thiêu kết tiêu chuẩn và lò thiêu kết RBO không chỉ nằm ở thiết kế kết cấu mà còn ở những nâng cấp cơ bản về logic tẩy sáp, cơ chế làm mát, hiệu quả sản xuất và kiểm soát chất lượng. Lò nung tiêu chuẩn thích ứng với sản xuất thông thường với ngân sách thấp, tiêu chuẩn thấp, trong khi lò làm lạnh nhanh RBO giải quyết các điểm yếu cốt lõi là cặn carbon, quá trình oxy hóa, độ cứng không ổn định và công suất thấp trong sản xuất PM và MIM chính xác.
