Lò ủ loại hộp là một thiết bị xử lý nhiệt loại hàng loạt chuyên nghiệp được phát triển đặc biệt để xử lý tôi kim loại. Nó được sử dụng rộng rãi để tối ưu hóa các tính chất cơ học của phôi kim loại sau khi dập tắt, rèn, đúc và hàn. Khác với lò nung đai lưới liên tục và lò nung đường hầm thích hợp cho sản xuất tiêu chuẩn hóa hàng loạt, lò ủ hộp có tính năng xử lý buồng kín độc lập, có thể thích ứng linh hoạt với các lô nhỏ, nhiều loại và phôi có tải trọng lớn. Nó giải quyết các điểm đau công nghiệp phổ biến về độ giòn kim loại, độ cứng quá mức, ứng suất dư bên trong và biến dạng dễ dàng sau khi làm nguội và là thiết bị xử lý nhiệt cốt lõi trong các ngành sản xuất chính xác, ô tô, hàng không vũ trụ và chế biến máy móc.

Ủ là một quá trình xử lý hậu kỳ không thể thiếu để xử lý nhiệt kim loại. Làm nguội có thể cải thiện đáng kể độ cứng và độ bền của kim loại, nhưng nó cũng sẽ làm tăng độ giòn của vật liệu và tạo ra ứng suất bên trong rất lớn, dẫn đến nứt và hỏng phôi trong quá trình sử dụng. Lò ủ kiểu hộp thực hiện kiểm soát nhiệt độ chính xác và dẫn nhiệt đồng đều thông qua gia nhiệt vòng kín và ngâm ở nhiệt độ không đổi, giải phóng hiệu quả ứng suất bên trong, cải thiện độ bền và độ dẻo của kim loại, đồng thời ổn định độ chính xác về kích thước của các bộ phận hoàn thiện. Với tính linh hoạt, ổn định và hiệu quả chi phí vượt trội, nó đã trở thành thiết bị được ưa thích cho hầu hết các nhà máy chế biến vừa và nhỏ cũng như dây chuyền sản xuất tùy chỉnh của doanh nghiệp lớn.

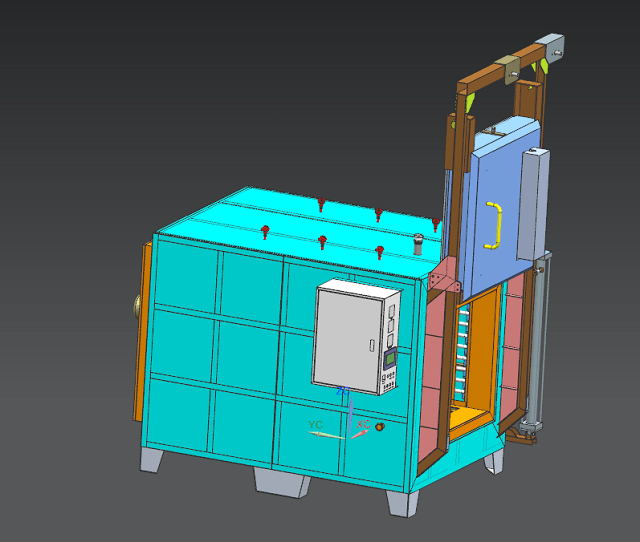

Lò nung kiểu hộp nâng

Lò ủ hộp cửa nâng chuyên nghiệp với khả năng niêm phong chặt chẽ và kiểm soát nhiệt độ chính xác. Thích hợp cho việc ủ các phôi kim loại lớn và có hình dạng đặc biệt trong các lĩnh vực công nghiệp nặng.

Xem sản phẩm

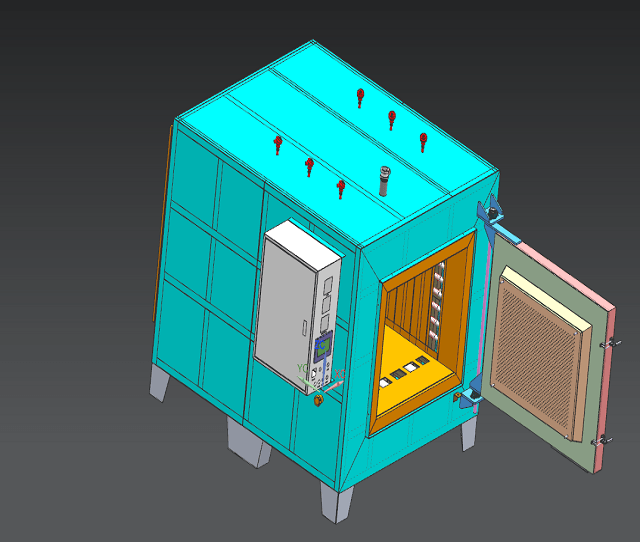

Lò nung kiểu hộp mở cửa bên

Lò ủ hộp mở bên hiệu quả cao với chi phí thấp và bảo trì dễ dàng. Lý tưởng để tôi luyện các bộ phận kim loại cơ khí và khuôn mẫu vừa và nhỏ.

Xem sản phẩm





Nguyên lý làm việc của lò ủ loại hộp

Nguyên lý làm việc của lò ủ kiểu hộp tuân theo logic xử lý nhiệt ba giai đoạn tiêu chuẩn hóa: gia nhiệt, ngâm nhiệt độ không đổi và làm mát tự nhiên/bắt buộc, dựa vào điều khiển điện chính xác và công nghệ lưu thông không khí nóng để hoàn thành quá trình ủ chất lượng cao.

Đầu tiên, giai đoạn gia nhiệt: thiết bị sử dụng các bộ phận gia nhiệt điện trở chất lượng cao hoặc hệ thống gia nhiệt bằng ống bức xạ để tăng nhanh nhiệt độ bên trong buồng lò lên nhiệt độ ủ định sẵn (150°C–700°C). Hệ thống điều khiển PLC thông minh và cặp nhiệt điện có độ nhạy cao theo dõi nhiệt độ theo thời gian thực để tránh hiện tượng quá nhiệt hoặc sai lệch nhiệt độ.

Thứ hai, khâu ngâm: đây là khâu cốt lõi để đảm bảo chất lượng ủ. Lò duy trì nhiệt độ không đổi trong 2–8 giờ tùy theo vật liệu phôi, kích thước và độ dày. Được trang bị hệ thống khí nóng tuần hoàn, thiết bị thực hiện dẫn nhiệt đồng đều ba chiều, đảm bảo nhiệt thấm hoàn toàn vào lõi của phôi gia công dày và phức tạp, loại bỏ độ cứng không đồng đều và các điểm mềm cục bộ.

Thứ ba, giai đoạn làm mát: sau khi hoàn thành chu trình ủ, phôi được làm nguội từ từ bằng lò hoặc làm mát bằng không khí cưỡng bức có kiểm soát. Làm mát chậm có hiệu quả tránh tạo ra ứng suất thứ cấp, ổn định cấu trúc vi mô kim loại và cuối cùng thu được phôi có độ cứng, độ bền và độ ổn định kích thước cân bằng.

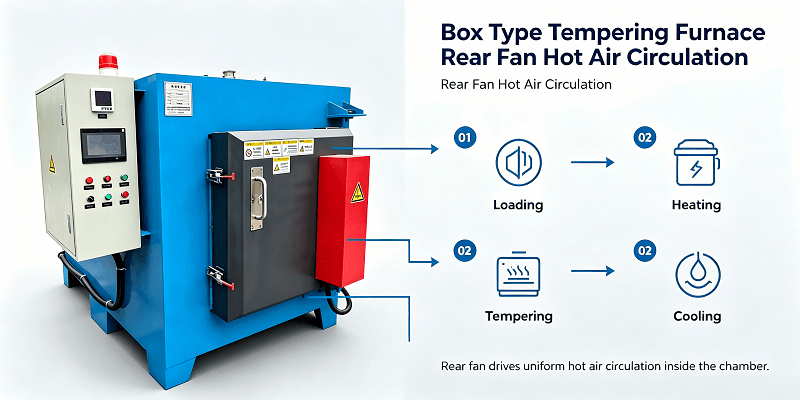

Sơ đồ nguyên lý kết cấu và nguyên lý làm việc của lò ủ loại hộp

Sơ đồ nguyên lý của lò ủ loại hộp tiêu chuẩn phản ánh trực quan cấu trúc bên trong và logic truyền nhiệt của nó. Cấu trúc cốt lõi chủ yếu bao gồm vỏ lò, lớp cách nhiệt, bộ phận làm nóng, hệ thống lưu thông không khí nóng, giá đỡ phôi, cảm biến phát hiện nhiệt độ và tủ điều khiển thông minh. Tất cả các thành phần cấu trúc phối hợp với nhau để thực hiện quy trình ủ khép kín, đồng nhất và thông minh, đây là sự đảm bảo cơ bản cho chất lượng xử lý nhiệt phôi ổn định.

Sơ đồ quy trình làm việc & chức năng kết cấu Mô tả: Đầu tiên, vỏ lò cách nhiệt tạo thành buồng xử lý nhiệt khép kín để cách ly nhiệt độ bên ngoài và giảm thất thoát nhiệt. Lớp cách nhiệt mật độ cao bên trong vỏ khóa nhiệt bên trong và cải thiện hiệu quả sử dụng năng lượng. Các bộ phận làm nóng được bố trí đồng đều ở mặt trên, mặt bên và mặt dưới của buồng tạo ra năng lượng nhiệt ổn định sau khi bật nguồn. Được điều khiển bởi quạt tuần hoàn ở phía trên lò, không khí nóng tạo thành luồng không khí tuần hoàn ba chiều trong buồng kín, giúp loại bỏ các vùng chết nhiệt độ và thực hiện gia nhiệt đồng đều tổng thể các phôi được đặt trên giá tải.

Trong toàn bộ quá trình, các cảm biến cặp nhiệt điện có độ chính xác cao sẽ thu thập dữ liệu nhiệt độ lò theo thời gian thực và đưa dữ liệu đó trở lại tủ điều khiển PLC. Hệ thống tự động điều chỉnh công suất làm nóng theo các thông số quy trình đã đặt để duy trì nhiệt độ ngâm không đổi. Sau khi quá trình ủ kết thúc, thiết bị sẽ điều khiển tốc độ quạt và trạng thái kín lò để hoàn thành quá trình làm mát chậm hoặc làm mát cưỡng bức. Cấu trúc điều chỉnh nhiệt độ thông minh và sưởi ấm tuần hoàn khép kín này là lý do cốt lõi tại sao lò ủ dạng hộp có độ chính xác xử lý cao hơn và độ ổn định tốt hơn so với thiết bị xử lý nhiệt mở thông thường.

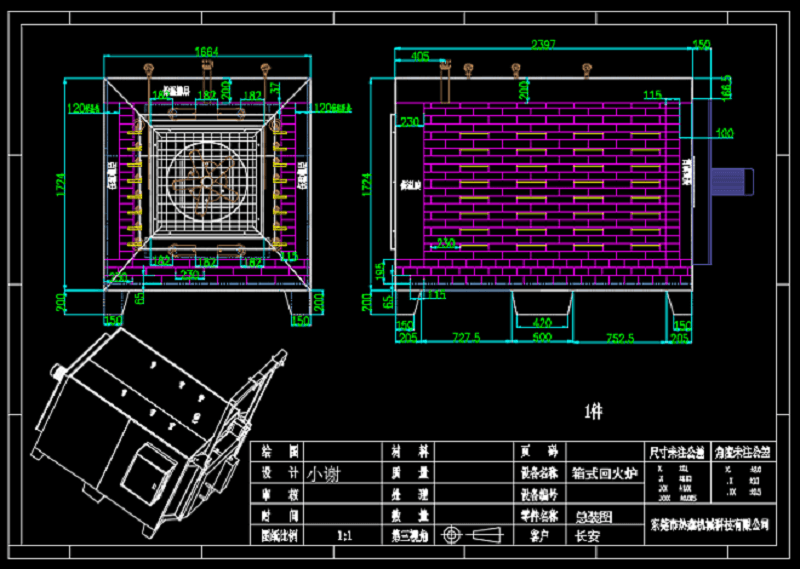

Thiết kế bản vẽ lò ủ loại hộp

Cấu trúc kín & cách nhiệt: Có vỏ lò hàn hoàn toàn, bịt kín cửa nhiệt độ cao và bảo quản nhiệt nhiều lớp. Giảm tản nhiệt hiệu quả, cách ly không khí lạnh bên ngoài và duy trì nhiệt độ lò ổn định.

Hệ thống lưu thông không khí nóng 3D: Sử dụng quạt tuần hoàn phía trên và bố trí ống dẫn khí đối xứng. Loại bỏ vùng chết nhiệt độ, thực hiện gia nhiệt đồng đều toàn bộ buồng và đảm bảo độ chính xác ủ ổn định.

Thiết kế bảo vệ an toàn và điều khiển thông minh: Được trang bị điều khiển PLC tiêu chuẩn và các vòng phát hiện nhiệt độ độc lập. Được thiết kế với tính năng bảo vệ quá nhiệt và tắt nguồn để đảm bảo hoạt động lâu dài an toàn và đáng tin cậy.

Sơ đồ lõi Các dấu hiệu chính: 1. Tủ điều khiển (Cài đặt thông số & Kiểm soát nhiệt độ vòng kín); 2. Quạt tuần hoàn (Đối lưu không khí nóng đồng đều); 3. Bộ phận làm nóng (Cung cấp nguồn nhiệt ổn định); 4. Lớp cách nhiệt (Giữ nhiệt & Tiết kiệm năng lượng); 5. Buồng lò & giá phôi (Không gian xử lý); 6. Cặp nhiệt điện (Theo dõi nhiệt độ thời gian thực); 7. Cửa lò & Dải hàn kín (Cách nhiệt & Xử lý kín).

Các dấu hiệu chính của sơ đồ cốt lõi

So sánh thông số kỹ thuật lò ủ loại hộp

Các loại lò ủ dạng hộp khác nhau phù hợp với các kịch bản xử lý và vật liệu kim loại khác nhau. Bảng sau đây so sánh rõ ràng các thông số cốt lõi và phạm vi ứng dụng của các mẫu phổ thông, giúp người dùng công nghiệp lựa chọn thiết bị mục tiêu:

Ưu điểm chính của lò ủ loại hộp

So với lò ủ liên tục, lò nung xe đẩy và các thiết bị xử lý nhiệt khác, lò ủ kiểu hộp có những ưu điểm toàn diện không thể thay thế trong chế biến công nghiệp, đó là những lý do chính khiến chúng được ứng dụng rộng rãi trên thị trường:

1. Tính linh hoạt xử lý mạnh mẽ và khả năng tương thích rộng

Lò ủ hộp áp dụng chế độ xử lý hàng loạt độc lập, không có giới hạn về nhịp độ sản xuất cố định. Nó có thể thích ứng với sản xuất thử nghiệm nguyên mẫu hàng loạt siêu nhỏ, xử lý tùy chỉnh hàng loạt nhỏ và sản xuất hàng loạt lớn. Nó có thể xử lý các bộ phận có độ chính xác nhỏ như bu lông và bánh răng, cũng như các phôi có tải trọng lớn như phụ kiện máy móc khai thác mỏ và các bộ phận kết cấu hàng không vũ trụ, giải quyết vấn đề kịch bản ứng dụng duy nhất của lò nung liên tục truyền thống.

2. Kiểm soát nhiệt độ chính xác và chất lượng xử lý ổn định

Được trang bị hệ thống điều khiển nhiệt độ không đổi PID thông minh và thiết bị giám sát thời gian thực cặp nhiệt điện có độ chính xác cao, thiết bị thực hiện điều chỉnh nhiệt độ vòng kín. Hệ thống lưu thông không khí nóng tích hợp đảm bảo nhiệt độ đồng đều ở mọi góc của buồng lò, tránh hiệu quả biến dạng phôi, nứt, độ cứng không đồng đều và các vấn đề chất lượng khác. Tính nhất quán xử lý của từng lô cao, đáp ứng đầy đủ các tiêu chuẩn chất lượng nghiêm ngặt của IATF 16949, hàng không vũ trụ và các ngành công nghiệp khác.

3. Chi phí vận hành thấp và hiệu quả tiết kiệm năng lượng cao

Thân lò sử dụng vật liệu cách nhiệt chịu lửa mật độ cao, giúp giảm thất thoát nhiệt hiệu quả và cải thiện hiệu suất cách nhiệt. So với các lò nung liên tục cần làm nóng trước trong thời gian dài và hoạt động liên tục, lò ủ hộp có thể khởi động và dừng bất cứ lúc nào theo nhu cầu sản xuất, giúp giảm đáng kể mức tiêu thụ năng lượng không hợp lệ. Ngoài ra, thiết bị có cấu trúc đơn giản, tỷ lệ hỏng hóc thấp và chi phí bảo trì hàng ngày thấp, giúp giảm chi phí sản xuất chung cho doanh nghiệp một cách hiệu quả.

4. Vận hành đơn giản và an toàn cao

Giao diện tương tác giữa người và máy thông minh hỗ trợ cài đặt một phím về tốc độ gia nhiệt, thời gian nhiệt độ không đổi và chế độ làm mát, với chức năng điều chỉnh nhiệt độ tự động và chức năng cảnh báo quá nhiệt. Nó được trang bị bảo vệ tắt nguồn, bảo vệ cách nhiệt và các thiết bị chống rò rỉ để tránh tai nạn an toàn trong quá trình sản xuất. Người vận hành thông thường có thể thành thạo các kỹ năng vận hành sau khi đào tạo đơn giản, với ngưỡng chi phí lao động thấp.

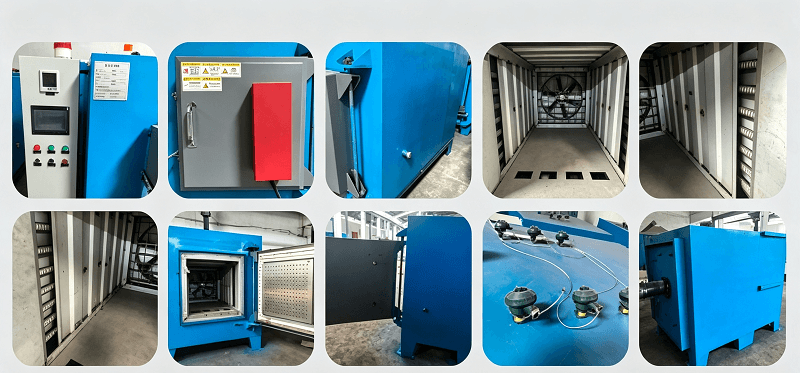

Lò ủ loại hộp Chi tiết sản phẩm

Dịch vụ hỗ trợ chuyên nghiệp cho lò ủ loại hộp

Ngoài thiết bị chất lượng cao, các dịch vụ hỗ trợ được tiêu chuẩn hóa và đầy đủ chu trình là sự đảm bảo cốt lõi để người dùng thực hiện sản xuất ổn định. Các nhà sản xuất lò ủ loại hộp chuyên nghiệp cung cấp các dịch vụ trọn đời một lần bao gồm trước khi bán, trong khi bán và sau bán hàng:

1. Dịch vụ tư vấn tùy chỉnh trước khi bán hàng

Theo vật liệu phôi, kích thước, nhu cầu đầu ra và tiêu chuẩn xử lý của người dùng, các kỹ sư chuyên nghiệp cung cấp lựa chọn thiết bị miễn phí, tùy chỉnh tham số và thiết kế sơ đồ sản xuất. Đối với các phôi có hình dạng đặc biệt và các yêu cầu quy trình đặc biệt, chúng tôi có thể tùy chỉnh kích thước buồng lò, hệ thống gia nhiệt và chương trình điều khiển phi tiêu chuẩn để đảm bảo rằng thiết bị hoàn toàn phù hợp với kịch bản sản xuất của người dùng.

2. Dịch vụ lắp đặt và vận hành tại chỗ

Sau khi giao thiết bị, các kỹ sư hậu mãi chuyên nghiệp sẽ đến nhà máy của người dùng để lắp đặt tại chỗ, nối dây, vận hành và gỡ lỗi thiết bị. Trước khi sản xuất chính thức, chúng tôi tiến hành chạy thử máy và xử lý thử phôi để đảm bảo độ chính xác về nhiệt độ của thiết bị, hiệu quả vận hành và chất lượng xử lý đạt tiêu chuẩn và loại bỏ trước những nguy hiểm tiềm ẩn của thiết bị.

3. Huấn luyện kỹ thuật và hướng dẫn vận hành

Cung cấp đào tạo chuyên nghiệp miễn phí cho người vận hành và nhân viên bảo trì của người dùng, bao gồm thông số kỹ thuật vận hành thiết bị, cài đặt thông số quy trình, phương pháp bảo trì hàng ngày và xử lý sự cố lỗi phổ biến. Chúng tôi cung cấp hướng dẫn vận hành điện tử và tài liệu giảng dạy bằng video để đảm bảo rằng người dùng có thể độc lập hoàn thành việc vận hành thiết bị và bảo trì hàng ngày.

4. Cung cấp phụ tùng và bảo trì sau bán hàng dài hạn

Cung cấp dịch vụ bảo hành dài hạn và hỗ trợ bảo trì trọn đời. Trong trường hợp thiết bị bị lỗi, đội ngũ kỹ thuật sẽ phản hồi nhanh chóng và cung cấp hướng dẫn từ xa hoặc dịch vụ bảo trì tại chỗ. Chúng tôi dự trữ đủ bộ phận làm nóng, cặp nhiệt điện, bộ điều khiển và các phụ tùng thay thế ban đầu khác để đảm bảo thay thế nhanh chóng và giảm thiểu tổn thất do thời gian ngừng sản xuất cho người dùng.

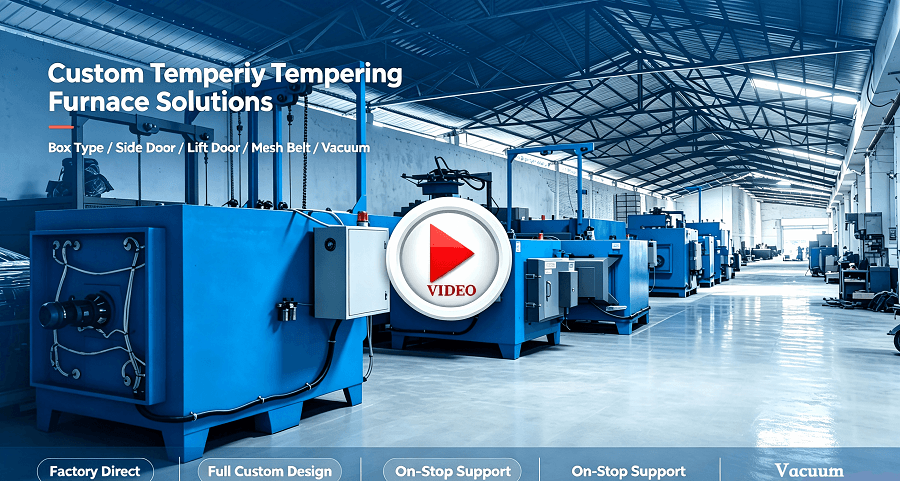

Giải pháp tùy chỉnh công nghiệp của lò ủ loại hộp

Nhằm vào các điểm yếu xử lý khác nhau của các ngành công nghiệp khác nhau, lò ủ kiểu hộp cung cấp các giải pháp xử lý nhiệt chuyên nghiệp có mục tiêu để giải quyết các vấn đề về chất lượng và hiệu quả sản xuất khác nhau cho doanh nghiệp:

1. Giải pháp ủ linh kiện ô tô

Đối với bánh răng ô tô, trục khuỷu, trục cam, lò xo treo và các bộ phận cốt lõi khác, chúng tôi áp dụng lò ủ hộp nhiệt độ trung bình với khả năng kiểm soát nhiệt độ chính xác. Nhằm giải quyết các vấn đề dễ bị nứt răng và hỏng do mỏi của bánh răng truyền động sau khi tôi, chúng tôi xây dựng quy trình ngâm ở nhiệt độ không đổi 380°C–450°C để giải phóng hiệu quả ứng suất bên trong, cải thiện khả năng chống mỏi và độ ổn định kích thước của các bộ phận, đồng thời đáp ứng các yêu cầu về độ chính xác và độ bền cao của các bộ phận đỡ ô tô.

2. Giải pháp tôi luyện khuôn và dụng cụ

Nhắm đến các khuôn thép cacbon và thép hợp kim cao, dụng cụ cắt và mũi khoan, lò ủ hộp nhiệt độ thấp được kết hợp với công nghệ ủ thứ cấp. Nó duy trì độ cứng cao của các bộ phận dụng cụ đồng thời loại bỏ ứng suất dập tắt, tránh nứt dụng cụ và hỏng mài mòn khi làm việc cường độ cao, đồng thời kéo dài đáng kể tuổi thọ của khuôn và dụng cụ. Nó phù hợp cho việc xử lý công cụ hàng loạt nhỏ và đa dạng trong các nhà máy xử lý phần cứng.

3. Giải pháp phụ tùng chính xác hàng không vũ trụ

Đối với các bộ phận kết cấu hàng không vũ trụ, phụ kiện thiết bị hạ cánh và các bộ phận chính xác của động cơ, lò ủ hộp nhiệt độ cao với nhiệt độ cực kỳ đồng đều được áp dụng. Được trang bị hệ thống ghi dữ liệu toàn bộ quy trình, nó thực hiện quy trình xử lý nhiệt có thể theo dõi, đáp ứng các yêu cầu chứng nhận chất lượng nghiêm ngặt của ngành hàng không vũ trụ và đảm bảo độ bền cao và độ an toàn cao của các bộ phận trong điều kiện làm việc khắc nghiệt.

4. Giải pháp phụ tùng máy móc và khai thác mỏ hạng nặng

Đối với răng khai thác quy mô lớn, phụ kiện thủy lực và bu lông cường độ cao của máy móc kỹ thuật, lò ủ hộp buồng lớn tùy chỉnh được sử dụng để thực hiện xử lý hàng loạt các phôi nặng một lần. Quá trình làm mát chậm ngăn ngừa hiệu quả sự biến dạng của các bộ phận lớn, cải thiện độ bền tổng thể và khả năng chống mài mòn của phôi, đồng thời thích ứng với môi trường làm việc chịu tải cao và cường độ cao của thiết bị nặng.

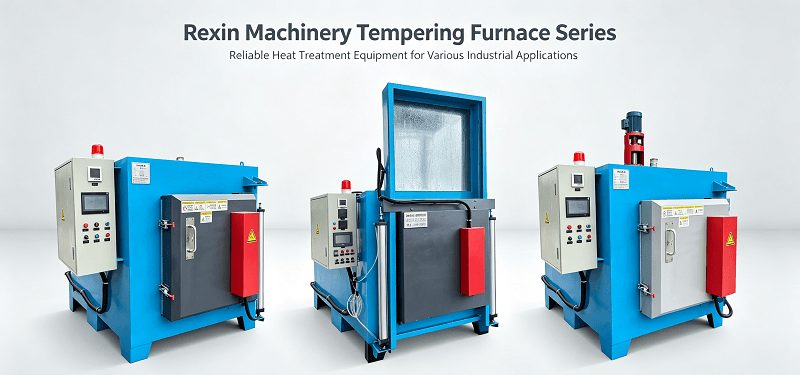

Giới thiệu về máy Rexin

Rexin Machinery sở hữu một nhà máy sản xuất độc lập chuyên về R&D và sản xuất lò ủ kiểu hộp. Đầy đủ các thiết bị lò ủ của chúng tôi bao gồm lò ủ cửa mở bên, lò ủ hộp cửa nâng, lò ủ đai lưới và lò ủ chân không. >>>Thêm về chúng tôi

Nghiên cứu trường hợp công nghiệp trong thế giới thực

Một nhà sản xuất phụ tùng truyền động ô tô hàng đầu ở Giang Tô, Trung Quốc, đã gặp khó khăn do tỷ lệ lỗi cao của bánh răng nguội trong một thời gian dài. Lò ủ liên tục truyền thống có sự phân bổ nhiệt độ không đồng đều, dẫn đến 6,8% bánh răng bị nứt bề mặt răng và sai lệch kích thước, ảnh hưởng nghiêm trọng đến hiệu quả sản xuất và chất lượng sản phẩm.

Doanh nghiệp cuối cùng đã áp dụng sáu lò ủ loại hộp nhiệt độ trung bình tùy chỉnh để nâng cấp dây chuyền sản xuất. Thiết bị được trang bị hệ thống tuần hoàn không khí nóng đầy đủ và hệ thống giám sát dữ liệu thông minh, với độ đồng đều nhiệt độ buồng lò là ±5°C. Quy trình sản xuất áp dụng phương pháp ngâm ở nhiệt độ không đổi 420°C trong 4 giờ, phù hợp với yêu cầu xử lý bánh răng bằng thép hợp kim 42CrMo.

Sau khi thiết bị được đưa vào sử dụng, doanh nghiệp đã đạt được kết quả đáng ghi nhận: tỷ lệ lỗi sản phẩm giảm từ 6,8% xuống 1,2%, tuổi thọ mỏi của bánh răng ô tô tăng 28% và tổng năng lượng tiêu thụ của quá trình xử lý nhiệt giảm 17%. Đồng thời, chế độ xử lý hàng loạt linh hoạt thực hiện việc tích hợp sản xuất thử nghiệm nguyên mẫu và sản xuất hàng loạt, giúp doanh nghiệp tiết kiệm chi phí mua thiết bị sản xuất thử nghiệm đặc biệt. Chức năng ghi dữ liệu nhiệt độ toàn quy trình cũng giúp doanh nghiệp vượt qua thành công chứng nhận hệ thống chất lượng IATF 16949, nâng cao hơn nữa khả năng cạnh tranh trên thị trường sản phẩm.

Phần kết luận

Lò ủ kiểu hộp là thiết bị xử lý nhiệt lõi linh hoạt, hiệu quả và chi phí thấp trong sản xuất công nghiệp hiện đại. Với chế độ xử lý hàng loạt linh hoạt, hiệu suất kiểm soát nhiệt độ chính xác và chất lượng xử lý ổn định, nó giải quyết được nhiều điểm yếu như ứng dụng đơn lẻ, tiêu thụ năng lượng cao và chất lượng không ổn định của thiết bị ủ truyền thống. Bao gồm các dịch vụ hỗ trợ chuyên nghiệp toàn chu trình và các giải pháp tùy chỉnh theo ngành mục tiêu, nó có thể đáp ứng các nhu cầu xử lý nhiệt khác nhau của ô tô, hàng không vũ trụ, sản xuất công cụ, máy móc hạng nặng và các ngành công nghiệp khác. Đối với các doanh nghiệp công nghiệp theo đuổi sản xuất chất lượng cao, chi phí thấp và linh hoạt, lò ủ kiểu hộp là sự lựa chọn thiết bị xử lý nhiệt đáng tin cậy và tiết kiệm chi phí nhất.
