Lò ủ sáng bóng bằng thép không gỉ
Trang chủ

>

Sản phẩm

>

lò ủ

>

Lò ủ sáng bóng bằng thép không gỉ

>

Lò luyện sáng liên tục GD130-250
Lò luyện sáng liên tục GD130-250

Lò luyện sáng liên tục GD130-250

Lò luyện sáng liên tục GD130-250

Lò nung sáng liên tục GD130-250 được thiết kế để xử lý nhiệt liên tục trong môi trường bảo vệ được kiểm soát. Hệ thống tích hợp các bộ phận làm nóng, bảo vệ không khí và làm mát được kiểm soát để cung cấp các điều kiện xử lý ổn định cho quá trình sản xuất liên tục.

Cấu hình lò có thể được tùy chỉnh theo vật liệu phôi, kích thước, năng lực sản xuất và quy trình xử lý nhiệt cần thiết. Vùng gia nhiệt, hệ thống vận chuyển, hệ thống khí bảo vệ, bộ phận làm mát và hệ thống điều khiển có thể được cấu hình theo yêu cầu sản xuất thực tế.

Ứng dụng

Ủ sáng liên tục và xử lý nhiệt trong khí quyển có kiểm soát đối với các thành phần kim loại phù hợp yêu cầu xử lý liên tục ổn định và giảm quá trình oxy hóa bề mặt.

Tùy chỉnh

Hệ thống băng tải, kích thước lò, vùng gia nhiệt, hệ thống khí quyển bảo vệ, phần làm mát và hệ thống điều khiển có thể được định cấu hình theo phôi và hệ thống sản xuất yêu cầu.

Ưu điểm chính

Chuyển tải liên tục, gia nhiệt có kiểm soát, xử lý khí quyển bảo vệ và làm mát tích hợp cung cấp các điều kiện quy trình ổn định để xử lý nhiệt liên tục.

Thông tin bắt buộc

Vui lòng cung cấp vật liệu phôi, kích thước, phương pháp tải, công suất sản xuất cần thiết, quy trình xử lý nhiệt và các yêu cầu bề mặt để lựa chọn và báo giá lò.
Chia sẻ

Tổng quan về sản phẩm

Lò nung sáng liên tục GD130-250 là một hệ thống xử lý nhiệt liên tục tích hợp cấp liệu và vận chuyển, gia nhiệt có kiểm soát, xử lý không khí bảo vệ, làm mát và điều khiển nhiệt độ tự động.

Lò được thiết kế cho các ứng dụng ủ sáng liên tục, nơi cần có điều kiện gia nhiệt ổn định và bảo vệ không khí được kiểm soát. Cấu hình thiết bị có thể được điều chỉnh theo phôi, năng lực sản xuất và yêu cầu quy trình.

Dự án này kết hợp cấu trúc muffle nhiệt độ cao, kiểm soát nhiệt độ đa vùng, hệ thống khí quyển bảo vệ và phần làm mát bằng nước để hỗ trợ sản xuất liên tục và có kiểm soát.



2. Phần ống múp (Lò lót)

Được làm từ tấm thép không gỉ chịu nhiệt, chống oxy hóa SUS310S nhập khẩu Thụy Điển (dày 8 mm). Phần trên được ép thành hình vòng cung (đoạn) để gia cố nhằm tránh cho lớp lót lò bị xẹp xuống; phần dưới được ép thành hình máng để chống biến dạng sốc nhiệt hiệu quả. Chiều dài: khoảng 4200 mm. Phần phía trước của bộ giảm âm vùng gia nhiệt được cố định, trong khi phần phía sau được thiết kế với khả năng cân bằng lực căng theo hướng dòng chảy để ngăn ngừa biến dạng do ứng suất và sự giãn nở/co lại nhiệt gây ra.



3. Chiều dài phần khuỷu tay phía trước: 1500 mm. Lớp lót bên trong được làm bằng vật liệu 304, mặt ngoài được bịt kín bằng bông cách nhiệt và một tấm sắt.



4. Phần làm mát

Phần làm mát bằng nước bao gồm ba đoạn và có cấu trúc áo nước khép kín. Chất liệu muffle: Phần đầu tiên có lớp lót bên trong 310S, dài 1000 mm, làm bằng thép không gỉ dày 8 mm; phần thứ hai và thứ ba dài 3000 mm, có lớp lót bên trong SUS304 dày 6 mm. Các lớp vỏ ngoài đều được làm bằng thép A3 chất lượng cao, tấm dày 5mm. Mỗi phần có một đầu vào nước riêng biệt ở phía sau bên trái và một đầu ra ở phía trước bên phải, cho phép lưu thông theo từng đoạn. Điều này đảm bảo làm mát sản phẩm cuối cùng nhanh hơn và hiệu quả hơn.



5. Thân lò chính:

Thân chính của lò dài 4000 mm và gồm 5 vùng. Vỏ ngoài và khung đỡ được làm bằng thép tấm và thép kết cấu. Tấm múp được đỡ bằng gạch nhiệt độ cao làm vật liệu chịu lửa cho các bộ phận làm nóng điện trở; Len sợi gốm nhiệt độ cao được sử dụng để cách nhiệt, và lớp phủ trên cùng được cách nhiệt bằng các khối sợi gốm nhiệt độ cao. Toàn bộ cấu trúc đơn giản và dễ bảo trì, với hiệu suất cách nhiệt tuyệt vời.



6. Tủ điều khiển điện là một thiết bị đứng độc lập, có vẻ ngoài trang nhã và chuyên nghiệp.

Nó sử dụng năm thiết bị thông minh Digital Electric để kiểm soát nhiệt độ và sưởi ấm tự động.

Trong quá trình vận hành, nó hiển thị dòng điện và điện áp làm việc ba pha, đồng thời được trang bị các chức năng điều khiển như bảo vệ khi chạm đất và báo động quá nhiệt khi ngắt điện.

Các bộ phận làm nóng được điều khiển tự động bởi năm bộ điều chỉnh công suất, cho phép điều chỉnh công suất làm nóng và kiểm soát nhiệt độ chính xác cao.

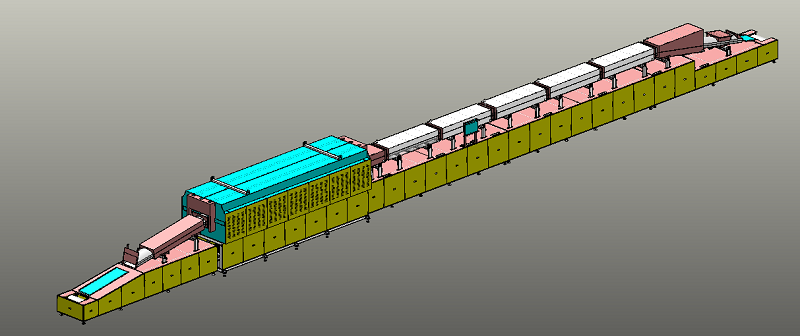

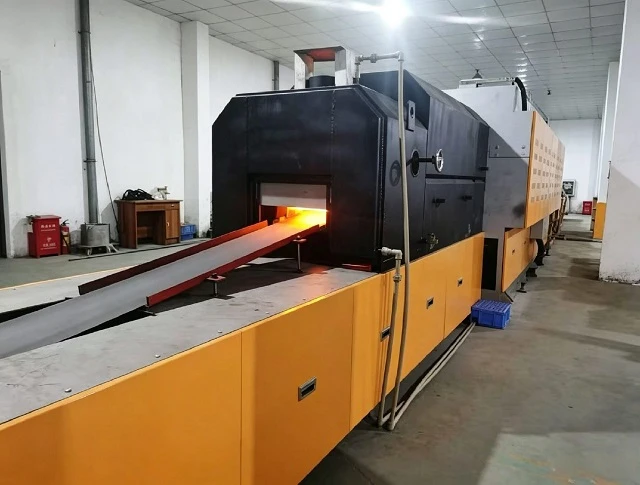

Nhà máy Rexin Lò luyện thép sáng GD130-250

Cấu hình tham chiếu

tham số Giá trị / Mô tả
Công suất định mức 130 kW, 380V, 50Hz
Số vùng sưởi ấm 5 khu
Chiều dài vùng tải 1600 mm
Chiều dài phần làm mát 7000 mm
Khuỷu tay phía sau & Chiều dài vùng dỡ hàng 2400 mm
Nhiệt độ làm việc định mức 1200°C
Tốc độ truyền tải 30–300 mm/phút (điều khiển tốc độ VFD)
Độ đồng đều nhiệt độ ±5°C (bên trong lò)
Độ chính xác của điều khiển thiết bị ±1°C
Mặt cắt ngang hiệu quả của ống lò Chiều rộng 290 mm × Chiều cao cạnh 85 mm × Chiều cao vòm 35 mm
Chiều cao bàn làm việc 800 mm trên sàn
Chiều dài tổng thể Xấp xỉ. 18.500mm
Cảng quan sát 50 mm, có lưới thép không gỉ bên ngoài
Loại cặp nhiệt điện Loại S

Lưu ý: Các thông số kỹ thuật trên thể hiện cấu hình tham chiếu của lò GD130-250. Thông số kỹ thuật cuối cùng có thể được tùy chỉnh theo yêu cầu phôi, quy trình và sản xuất.

Ứng dụng & Phôi

Lò nung sáng liên tục GD130-250 được thiết kế cho các ứng dụng xử lý nhiệt liên tục yêu cầu gia nhiệt có kiểm soát, xử lý không khí bảo vệ và làm mát có kiểm soát.

Các ứng dụng điển hình có thể bao gồm thép không gỉ và các thành phần kim loại phù hợp khác, nơi cần có bề mặt sạch và giảm quá trình oxy hóa sau khi xử lý nhiệt.

Cấu hình lò thực tế phải được lựa chọn theo vật liệu phôi, kích thước, bố trí tải, quy trình xử lý nhiệt cần thiết và năng lực sản xuất.

Yếu tố ứng dụng Cơ sở lựa chọn
Vật liệu phôi Theo loại kim loại thực tế và yêu cầu xử lý nhiệt
Kích thước phôi Hệ thống vận chuyển và đường dẫn lò được tùy chỉnh phù hợp
Quá trình xử lý nhiệt Cấu hình theo quy trình nhiệt yêu cầu
Yêu cầu bề mặt Môi trường bảo vệ được lựa chọn theo điều kiện bề mặt yêu cầu
Năng lực sản xuất Chiều dài lò, vùng gia nhiệt và tốc độ vận chuyển được cấu hình phù hợp

Tùy chỉnh

Rexin có thể tùy chỉnh Lò ủ sáng liên tục GD130-250 theo các yêu cầu sản xuất và phôi khác nhau. Cấu hình lò cuối cùng được xác định sau khi xem xét vật liệu, kích thước, quy trình xử lý nhiệt và công suất yêu cầu của khách hàng.

Mục có thể tùy chỉnh Cấu hình có sẵn
Kích thước lò Được thiết kế theo kích thước phôi và bố trí sản xuất
Khu sưởi ấm Được cấu hình theo quy trình gia nhiệt cần thiết
Hệ thống vận chuyển Được lựa chọn theo hình dạng phôi, phương pháp tải và yêu cầu sản xuất
Hệ thống khí quyển bảo vệ Cấu hình theo yêu cầu vật liệu và bề mặt
Phần làm mát Được thiết kế theo quy trình làm mát yêu cầu
Kiểm soát nhiệt độ Điều khiển nhiệt độ lập trình đa vùng
Năng lực sản xuất Tùy chỉnh theo thông lượng yêu cầu
Hệ thống điện & điều khiển Cấu hình theo yêu cầu của dự án và hoạt động

Quy trình ủ sáng liên tục

Lò ủ sáng liên tục GD130-250

Tại sao chọn Rexin

Rexin tập trung vào các giải pháp lò xử lý nhiệt công nghiệp tùy chỉnh, từ đánh giá kỹ thuật và thiết kế lò đến sản xuất, thử nghiệm và giao hàng. Mỗi cấu hình lò được phát triển theo yêu cầu sản xuất, quy trình xử lý nhiệt và phôi của khách hàng.

Thiết kế lò tùy chỉnh Cấu hình lò dựa trên yêu cầu phôi và quy trình thực tế
Kỹ thuật & Sản xuất Thiết kế, chế tạo, lắp ráp và thử nghiệm lò
Giải pháp định hướng quy trình Hệ thống sưởi ấm, không khí, vận chuyển và làm mát được cấu hình như một quy trình hoàn chỉnh
Hỗ trợ kỹ thuật Hỗ trợ từ xác nhận kỹ thuật thông qua cài đặt và vận hành

Lò ủ sáng liên tục GD130-250

Lò ủ sáng liên tục GD130-250

Quy trình lò tùy chỉnh

Lò ủ sáng liên tục GD130-250

Câu hỏi thường gặp

Câu 1: Lò nung sáng liên tục GD130-250 dùng để làm gì?
Lò được thiết kế để ủ sáng liên tục và xử lý nhiệt trong không khí có kiểm soát. Cấu hình quy trình cuối cùng được chọn theo vật liệu phôi, kích thước và điều kiện bề mặt yêu cầu.

Câu 2: Nhiệt độ làm việc định mức của lò này là bao nhiêu?
Cấu hình GD130-250 tham chiếu có nhiệt độ làm việc định mức là 1200°C. Nhiệt độ vận hành thực tế phải được xác định theo quy trình xử lý nhiệt và vật liệu.

Câu 3: Lò có sử dụng bầu không khí bảo vệ không?
Đúng. Lò được trang bị hệ thống khí quyển bảo vệ để kiểm soát môi trường xử lý và giảm quá trình oxy hóa bề mặt trong quá trình xử lý nhiệt. Cấu hình khí quyển được lựa chọn theo yêu cầu của phôi và quy trình.

Câu 4: Kích thước lò và năng lực sản xuất có thể được tùy chỉnh không?
Đúng. Kích thước lò, vùng gia nhiệt, hệ thống vận chuyển, phần làm mát, hệ thống khí quyển và năng lực sản xuất có thể được cấu hình theo yêu cầu sản xuất của khách hàng.

Câu 5: Báo giá cần những thông tin gì?
Vui lòng cung cấp vật liệu phôi, kích thước, phương pháp tải, quy trình xử lý nhiệt cần thiết, năng lực sản xuất và yêu cầu bề mặt. Rexin sau đó có thể đề xuất cấu hình lò phù hợp.

Cần giải pháp lò nung tùy chỉnh?

Gửi cho chúng tôi vật liệu phôi, kích thước, quy trình xử lý nhiệt và năng lực sản xuất cần thiết của bạn. Các kỹ sư của chúng tôi sẽ đề xuất cấu hình lò phù hợp cho ứng dụng của bạn.
