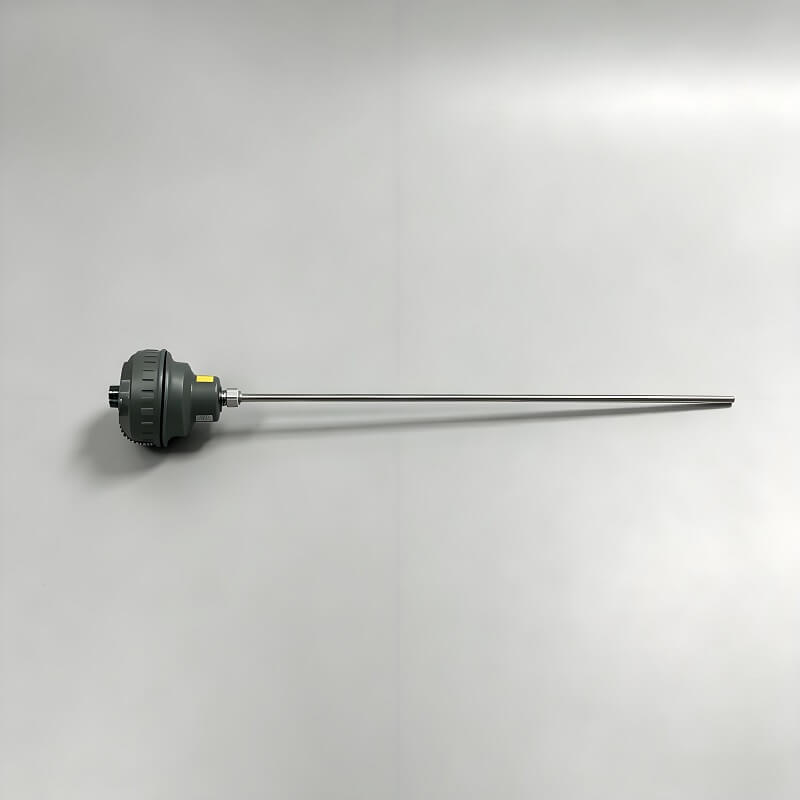

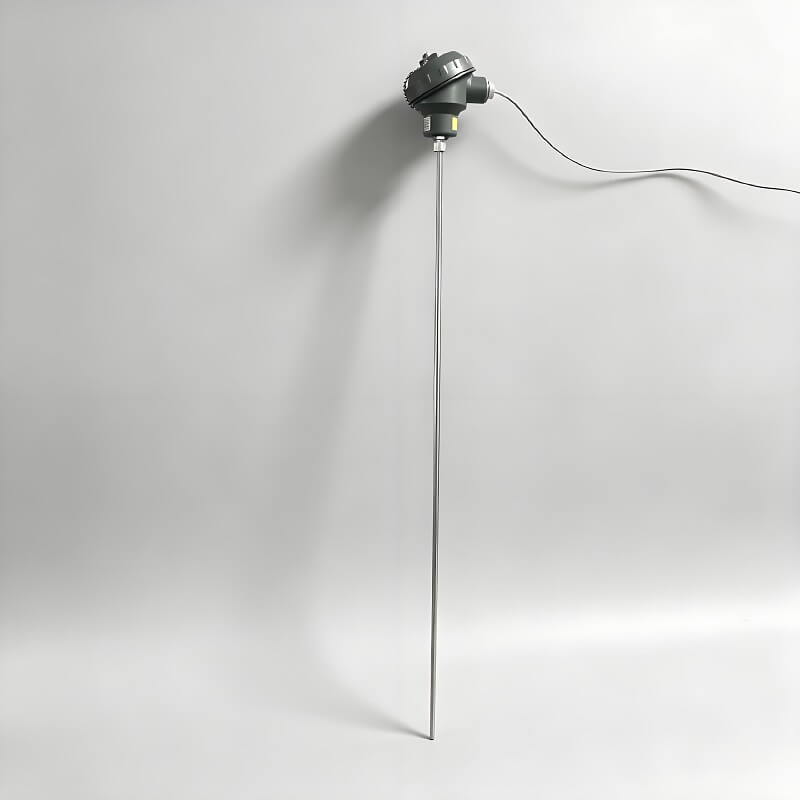

Nhà máy cung cấp cảm biến nhiệt độ cặp nhiệt điện công nghiệp cho lò xử lý nhiệt

Cặp nhiệt điện là cảm biến nhiệt độ được sử dụng phổ biến nhất. Nó sử dụng hiệu ứng nhiệt điện được tạo ra bởi sự tiếp xúc của hai dây dẫn kim loại khác nhau để chuyển đổi chênh lệch nhiệt độ thành tín hiệu điện áp để đo nhiệt độ cao và trung bình-thấp.

Hàn một đầu của hai dây kim loại có thành phần khác nhau lại với nhau để tạo thành mối nối nóng đo, gắn vào vật đo để phát hiện nhiệt độ. Hai đầu riêng biệt còn lại đóng vai trò là điểm nối lạnh tham chiếu được giữ ở nhiệt độ bình thường đã biết.

Khi có sự chênh lệch nhiệt độ giữa đầu nóng và đầu lạnh, một điện thế nhiệt điện yếu (điện áp mức millivolt) sẽ được tạo ra trong mạch. Chênh lệch nhiệt độ càng lớn thì điện áp càng cao.

Đồng hồ đo nhiệt độ tính toán nhiệt độ thực tế của đầu nóng bằng cách đọc giá trị điện áp.

1. Điện cực nhiệt: Hai dây hợp kim khác nhau, vật liệu đo nhiệt độ lõi

2. Điểm nối nóng: Điểm hàn của hai kim loại tiếp xúc với nguồn nhiệt đo được

3. Vỏ cách điện: Tách hai điện cực để tránh đoản mạch

4. Ống bảo vệ: Chịu nhiệt độ cao, chống ăn mòn và chống mài mòn; vật liệu bao gồm thép không gỉ, gốm corundum, v.v.

5. Hộp đầu cuối: Kết nối dây bù và bộ điều khiển nhiệt độ

Thuận lợi

1. Phạm vi đo cực rộng: có sẵn từ -200oC đến 1800oC

2. Chịu nhiệt độ cao, áp dụng cho lò nung, lò xử lý nhiệt, nồi hơi và thiết bị sưởi ấm công nghiệp

3. Cấu trúc đơn giản và phản ứng nhiệt nhanh; có thể được chế tạo thành các đầu dò mỏng để đo trong không gian hẹp

4. Chi phí thấp, thích hợp đo nhiệt độ công nghiệp đại trà

5. Hỗ trợ truyền tín hiệu đường dài, phù hợp với bộ điều khiển nhiệt độ để điều khiển nhiệt độ tự động

Nhược điểm

1. Điện áp đầu ra nhỏ, dễ bị nhiễu điện từ

2. Biến động nhiệt độ môi trường tại điểm nối lạnh gây ra lỗi đo, cần phải bù điểm lạnh

3. Độ chính xác ở nhiệt độ thấp thấp hơn so với khả năng chịu nhiệt PT100

Đo nhiệt độ cao cho các lò xử lý nhiệt công nghiệp (lò vành đai lưới, lò chân không, lò ủ), lò nung, máy ép phun, nồi hơi, lò nấu chảy nhôm, lò sấy, đường ống điện, thiết bị luyện kim, thiết bị xử lý nhiệt phụ tùng ô tô, v.v.

1. Cặp nhiệt điện: Để đo nhiệt độ cao, xuất tín hiệu điện áp, loại K/S/B/E/J/T

2. Điện trở nhiệt PT100: Đối với nhiệt độ bình thường và nhiệt độ thấp (-200 ~ 600oC), hoạt động trên sự thay đổi điện trở với độ chính xác đo cao hơn
