Lò nung hộp Bogie dùng cho khuôn đúc nặng Xử lý nhiệt luyện

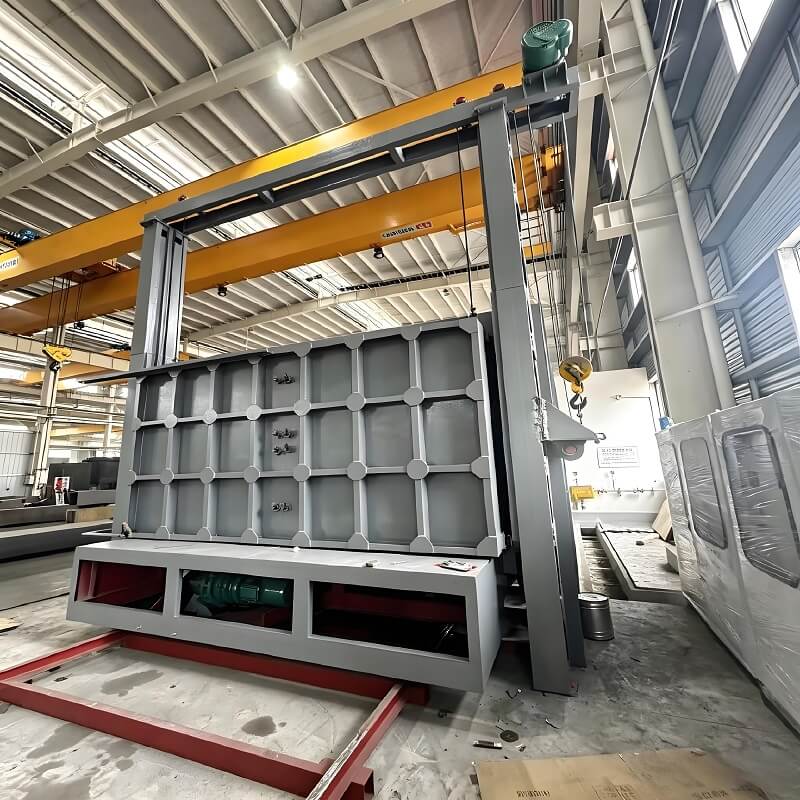

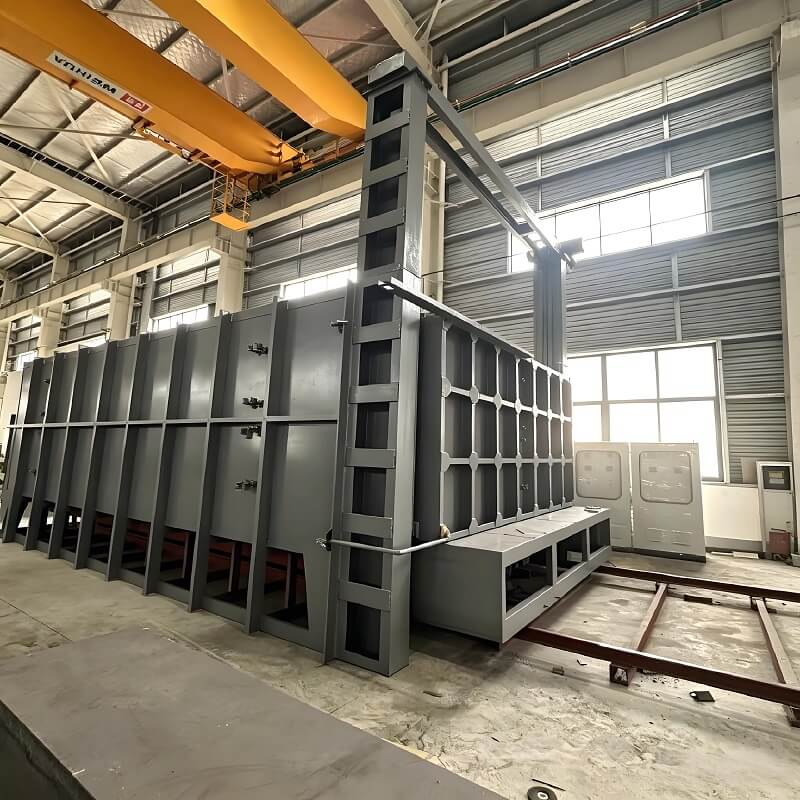

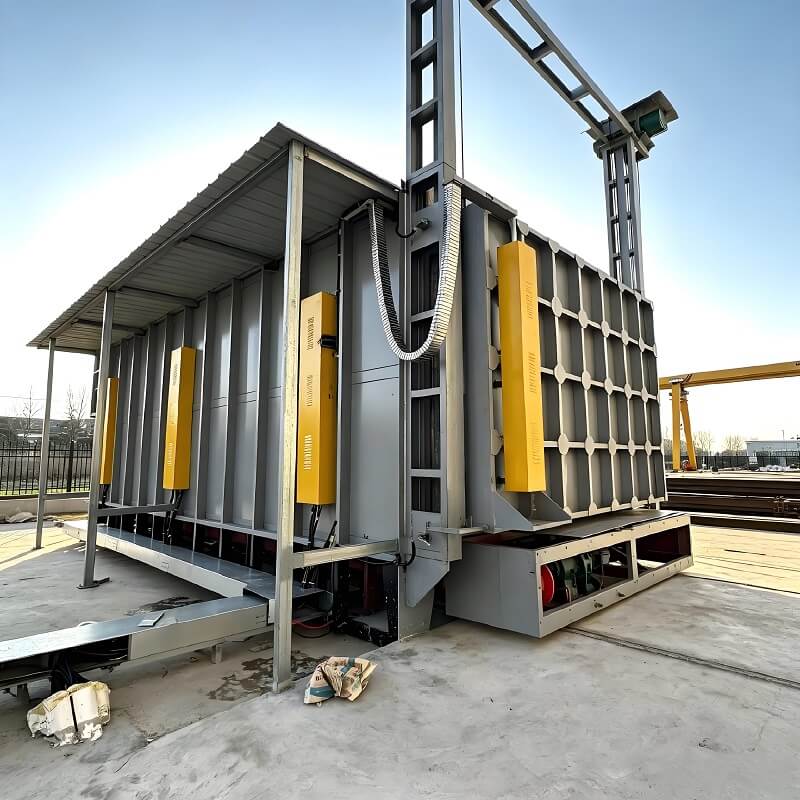

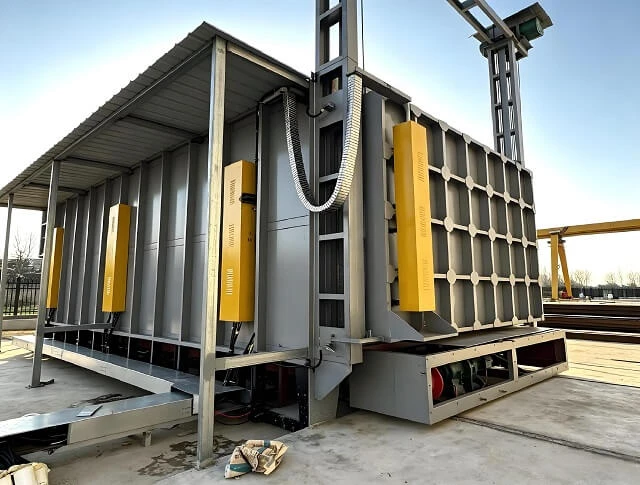

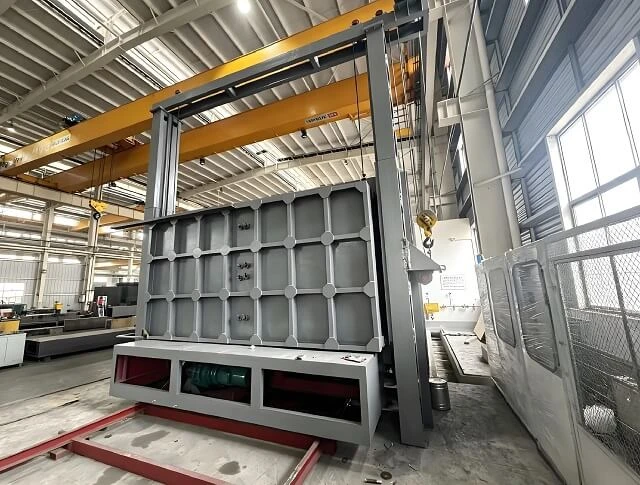

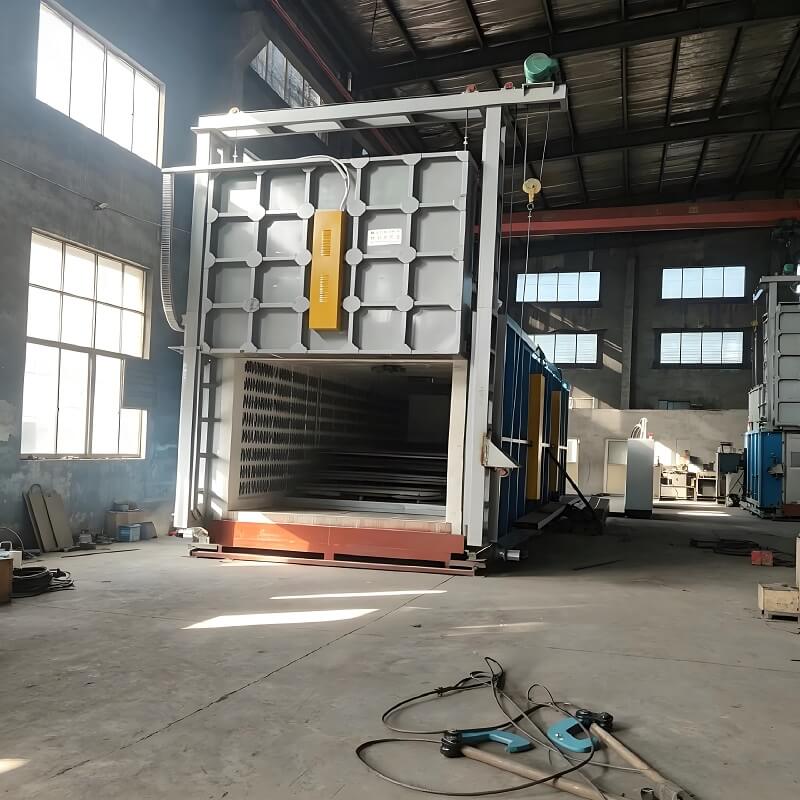

Lò nung hộp Bogie Hearth là lò xử lý nhiệt điện kiểu mẻ đặc trưng với lò sưởi có xe đẩy di động. Được thiết kế cho các phôi có kích thước lớn và nặng, nó đơn giản hóa việc xếp và dỡ hàng thông qua xe đẩy điện gắn trên đường ray. Nó được áp dụng rộng rãi cho các quá trình làm nguội, chuẩn hóa, ủ, ủ và lão hóa trong các ngành công nghiệp máy móc, khuôn đúc, rèn và luyện kim.

Kết cấu

1. Thân lò: Khung thép hàn với lớp lót chịu lửa hoàn toàn bằng sợi, cách nhiệt tuyệt vời, nhiệt độ vỏ ngoài thấp và hiệu quả tiết kiệm năng lượng vượt trội.

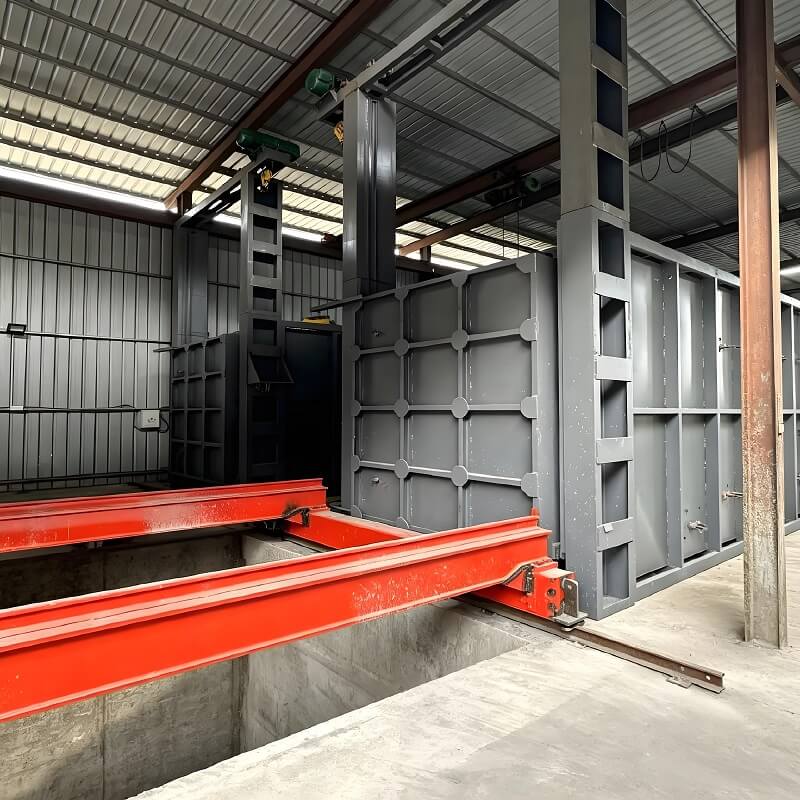

2. Xe đẩy di chuyển: Kết cấu thép gia cố với tấm đế chịu nhiệt, dẫn động bằng động cơ điện. Nó chạy ổn định trên đường ray chuyên dụng và hỗ trợ tải nặng từ hàng trăm kg đến 100 tấn.

3. Cửa lò: Thiết kế nâng điện với thiết bị niêm phong và khóa liên động đáng tin cậy để tránh thất thoát nhiệt và đảm bảo an toàn vận hành.

4. Bộ phận làm nóng: Bộ phận làm nóng bằng hợp kim chịu nhiệt độ cao được lắp đặt trên thành lò và bề mặt xe đẩy, có tốc độ làm nóng nhanh và tuổi thọ dài.

5. Hệ thống điều khiển: Được trang bị bộ điều khiển nhiệt độ thông minh PLC và PID, phát hiện nhiệt độ đa điểm, độ chính xác nhiệt độ lên tới ± 1oC. Đường cong làm nóng và làm mát nhiều đoạn có thể được lập trình cho nhu cầu sản xuất đa dạng.

Quy trình làm việc

1. Xe đẩy di chuyển ra khỏi lò và các phôi nặng được nâng trực tiếp lên xe đẩy.

2. Xe đẩy di chuyển trở lại buồng lò, sau đó cửa lò được đóng hoàn toàn và bịt kín.

3.Bắt đầu làm nóng, giữ và làm mát theo các thông số công nghệ đặt trước. Bảo vệ khí trơ là tùy chọn.

4.Sau khi xử lý nhiệt, mở cửa lò và di chuyển xe đẩy ra ngoài để dỡ phôi thành phẩm.

1. Khả năng chịu tải cao: Hoàn hảo cho các bộ phận quá khổ và nặng mà lò nung hộp thông thường không thể xử lý được.

2. Tiết kiệm năng lượng: Lớp lót hoàn toàn bằng sợi tiên tiến giúp giảm lượng nhiệt lưu trữ và tiêu thụ điện năng, tiết kiệm 20% ~ 30% năng lượng so với lò gạch truyền thống.

3. Nhiệt độ đồng đều: Bố trí hợp lý các bộ phận làm nóng đảm bảo độ đồng đều nhiệt độ lò trong phạm vi ± 3 ~ 5oC để có chất lượng xử lý nhiệt ổn định.

4. Vận hành an toàn & dễ dàng: Xe đẩy điện và hệ thống khóa liên động tránh xử lý thủ công ở nhiệt độ cao, nâng cao an toàn làm việc và hiệu quả sản xuất.

5. Tính linh hoạt rộng rãi: Có sẵn cho chế độ làm việc không khí hoặc khí bảo vệ, thích hợp cho thép cacbon, thép hợp kim, thép khuôn và đúc.

1. Công nghiệp khuôn: Ủ, ủ và gia nhiệt trước cho khuôn H13, SKD61, Cr12MoV cỡ lớn.

2. Các bộ phận rèn và đúc: Chuẩn hóa và ủ cho các vật đúc bằng thép, sắt dẻo, con lăn, mặt bích và tấm chống mài mòn.

3. Máy móc hạng nặng & ô tô: Làm nguội, tôi luyện và điều hòa cho các bánh răng lớn, trục khuỷu và các bộ phận của bình áp lực.

4.Các lĩnh vực khác: Thiêu kết các sản phẩm luyện kim bột, sấy khô và lão hóa các bộ phận cơ khí lớn.
